圓管螺旋輸送機介紹

圓管螺旋輸送機是在封閉的圓管內利用旋轉的螺旋將被輸送的物料，）可水平、傾斜、垂直布置，可為粉狀或顆粒狀材料的輸送提供多種解決方案，廣泛用於麵粉加工、動物飼料加工等行業，螺旋直徑100-1250mm，轉速快（60-140轉/分），保證進料平穩、快速、均勻、不卡料、輸送量大、輸送距離2米至70米，有碳鋼、不鏽鋼、塑料材質等三種材質可選，由於其輸送過程是在封閉的管道內進行，所以基本無粉塵汙染，輸送物料不會泄漏，改善了工作環境。

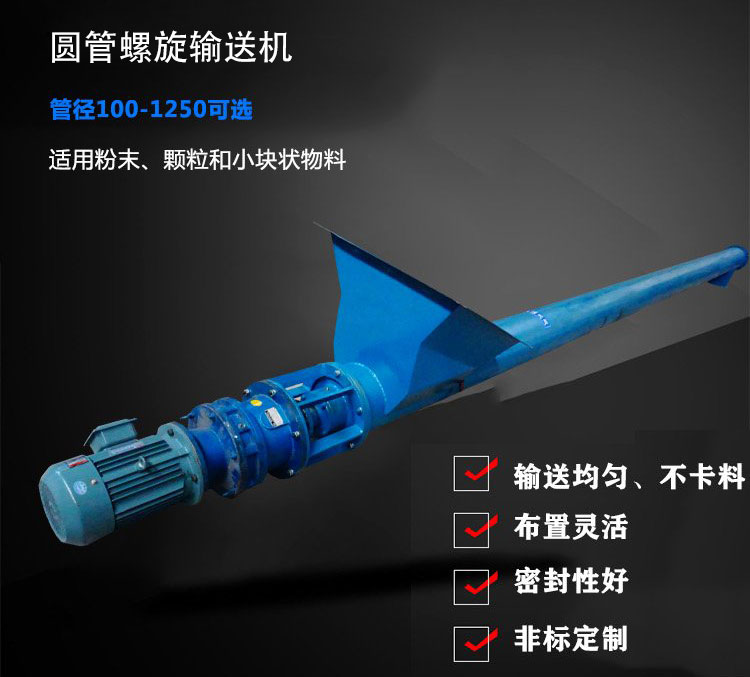

產品圖片

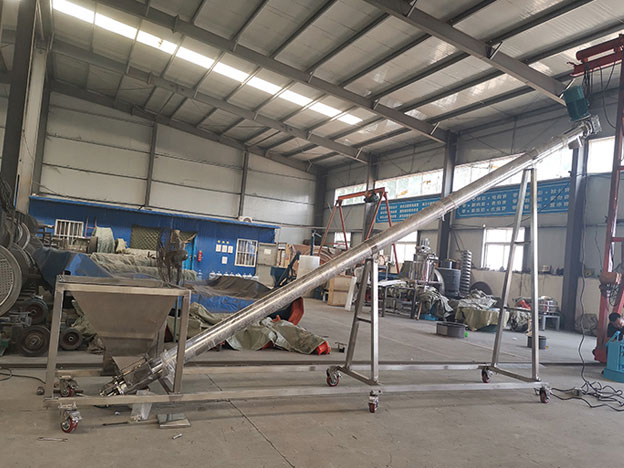

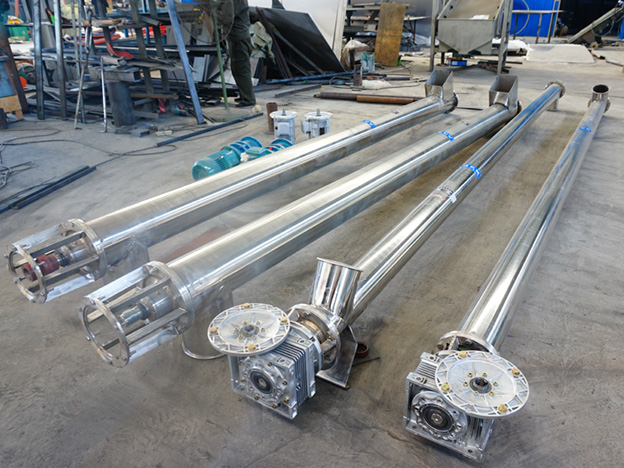

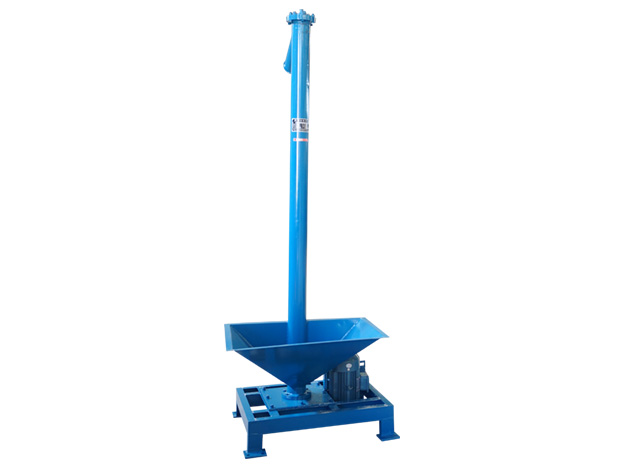

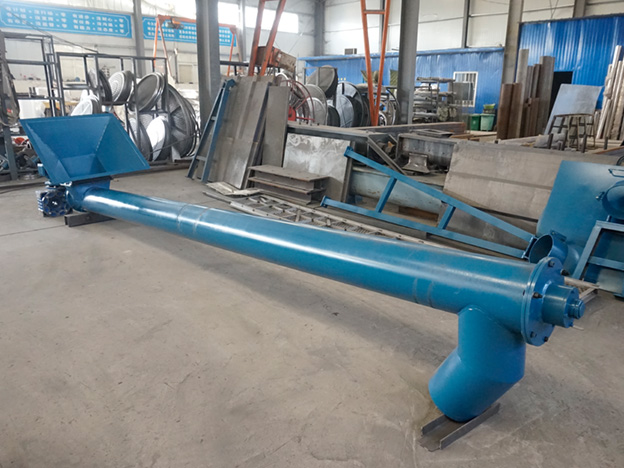

圓管螺旋輸送機圖片

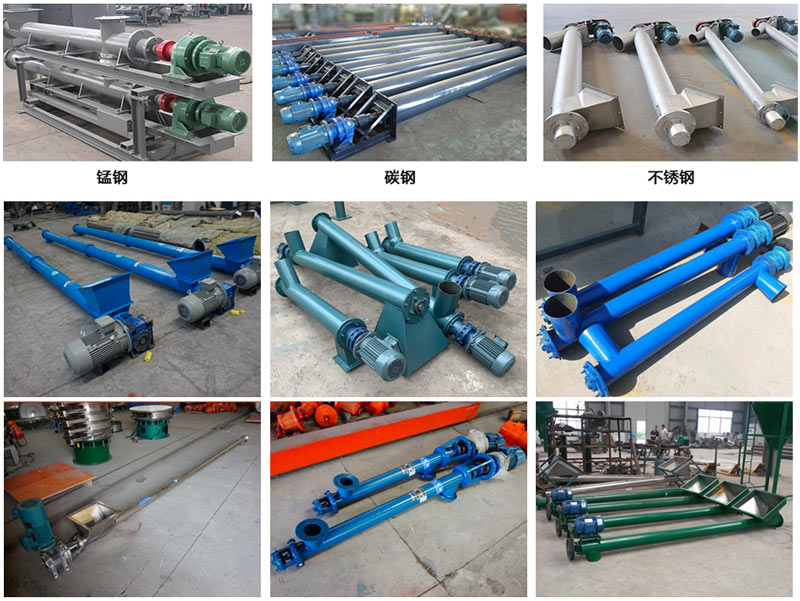

產品展示

現場視頻

圓管螺旋輸送機型號

常見的圓管螺旋輸送機型號有GX型和LS型，如果用戶有特殊要求的話，如果必要的話還可以讓廠家對圓管螺旋輸送機型號進行私人訂製。

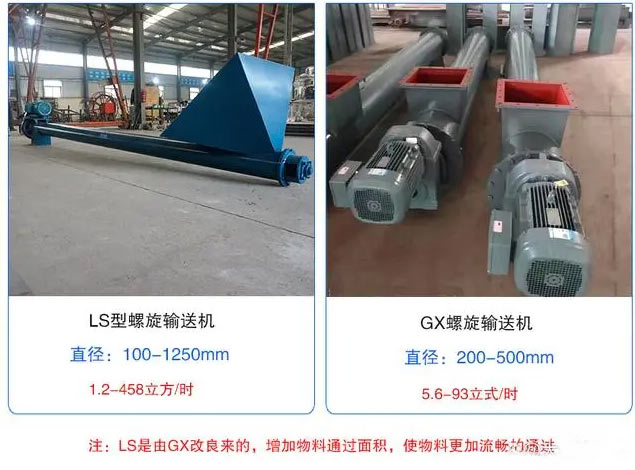

圓管螺旋輸送機圖紙

1、GX圓管螺旋輸送機：GX型是按照JB/T679-95《螺旋輸送機》標準設計製造,是LS型螺旋輸送機的換代產品，適宜輸送顆粒度較小和粉狀物料，不適宜輸送易變質、黏性和易結塊的物料，可以分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型。

規格		主要技術性能	驅動裝置	驅動裝置				重量
直徑	長度	產量（水泥） t/h	轉速 min^-1	減速機		電動機
直徑	長度	產量（水泥） t/h	轉速 min^-1	型號	速比	型號	功率
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L₂-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L₁-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L₂-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

GX管式螺旋輸送機螺旋直徑有：150mm，200mm，250mm，300mm，400mm，500mm，600mm，不同型號的GX管式螺旋輸送機輸送量是不一樣的，一般情況下，其輸送量在5.6-93m³/h之間。

2、LS圓管螺旋輸送機：LS管式螺旋輸送機LS是GX螺旋輸送機改良來的，最主要的改良就是吊軸承結構，物料更加流暢的通過適用於水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小於200℃，不適宜輸送易變質的、粘性大的、易結塊的物料。

型號規格		螺旋直徑D	螺距S	轉速（r/min）n	標準體積輸送量			轉速（r/min）	標準體積輸送量			轉速（r/min）
					Iv（m3/h）			轉速（r/min）	Iv（m3/h）			轉速（r/min）
					φ	φ	φ	φ	φ	φ	φ	φ
					0.45	0.33	0.15	n	0.45	0.33	0.15	n
小型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63
中型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45
大型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25
特大型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20
特大型	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16

LS螺旋輸送機直徑由100mm～1250mm，共十二種規格，分為單驅動和雙驅動兩種形式，單驅動螺旋機長度可達40m(特大型30m)，雙驅動螺旋機采用中間斷開軸結構，長度可達80m(特大型60m)，螺旋機長度每 0.5m 一檔，可根據需要選擇，每小時輸送量為1.2-458m³/h.

圓管螺旋輸送機特點

1、螺旋直徑為100mm-1250mm，螺旋輸送機長度約70米，輸送能力可達142立方/時。

2、可反向輸送，在輸送過程中，還可對物料進行攪拌、混合、加熱和冷卻。

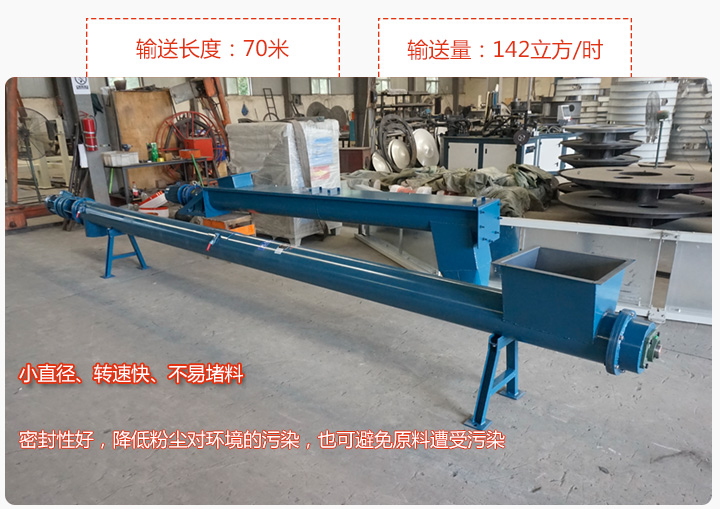

圓管螺旋輸送機輸送效率高、直徑小、密封好、無粉塵汙染

3、可在輸送線上的任意點進行裝卸；立式螺旋輸送機配有相對螺旋式的取料裝置，取料效果好。

4、可實現密閉運輸，有利於易飛、熱、味重的物料的運輸，可減少環境汙染，改善港口工人的工作條件。

5、螺旋機頭部軸承、尾部軸承置於殼體外部減少了灰塵對軸承室的侵入提高了螺旋機關鍵件的使用壽命。

圓管螺旋輸送機工作原理

圓管螺旋輸送機由：電機，減速機，螺旋軸，螺旋葉片等物料組成，螺旋葉片的軸距較大，能夠對於粉狀物料輸送時不易產生堵塞的問題，同時螺旋葉片通過不斷的推動物料實現物料的遷移，並且能夠完成物料的輸送作用。

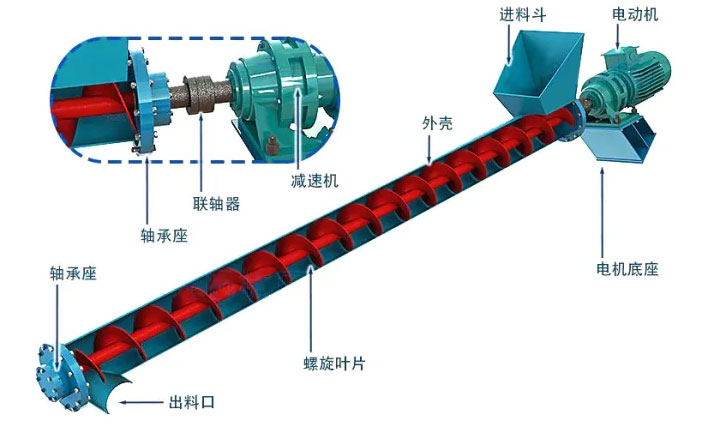

圓管螺旋輸送機結構圖

圓管螺旋輸送機主要由驅動裝置、中間軸承、螺旋軸、螺旋體、螺旋葉片、頭部、中部、尾部、進出料裝置等部件組成。

圓管螺旋輸送機結構

1、驅動裝置：由電動機和減速減速單元組成。驅動電機適用於380V，三相，50Hz，防護等級為IP55（戶外型），絕緣等級為F級。齒輪減速機組成，扭矩大，噪音低，不漏油。

2、中間懸架軸承：分為兩種：

①頭軸承：推力軸承：承受被輸送物料阻力產生的軸向力，置於物料前。

②中間軸承：剖分式滑動軸承，用於支撐絲杠軸。

3、螺旋軸：由鋼管製成，強度高，重量輕，連接方便。在軸與軸的連接處和安裝軸承的地方使用一小部分實心軸，可選擇碳鋼或不鏽鋼材質。

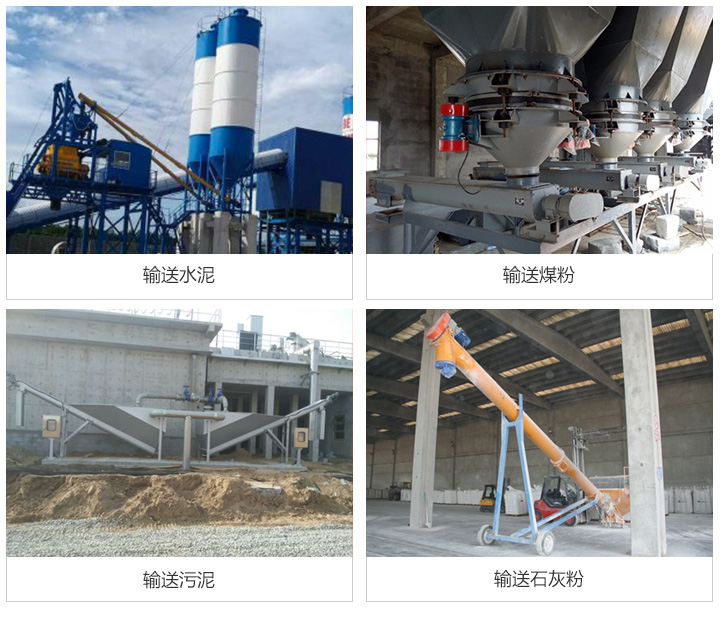

圓管螺旋輸送機應用

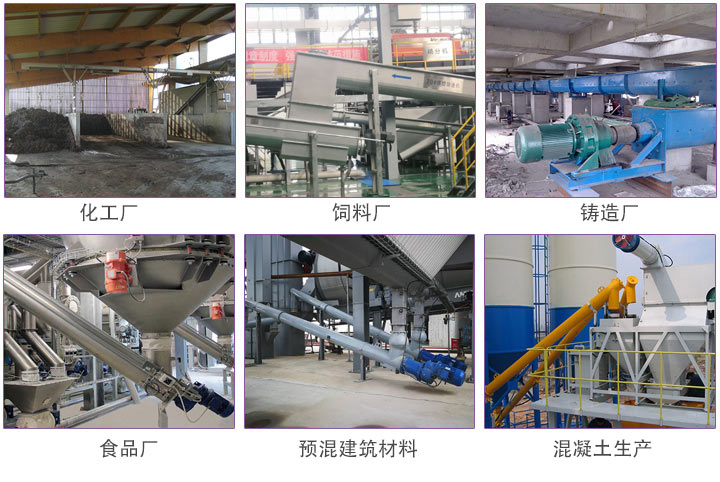

應用行業

圓管螺旋輸送機適用於輸送粉狀、粒狀和小塊狀物料，可用於糧食（麥麩、麵粉、玉米、稻殼、小麥）、化工（化肥、塑料顆粒、洗衣粉）、煤炭生產（煤粉、除塵灰）、混凝土生產（粉煤灰、填料粉塵、矽灰）、預混建築材料（幹灰泥、沙子、水泥、添加劑）、玻璃加工（碳酸鈣、蘇打、沙子）等）、鑄造廠（沙子、膨潤土）等。
