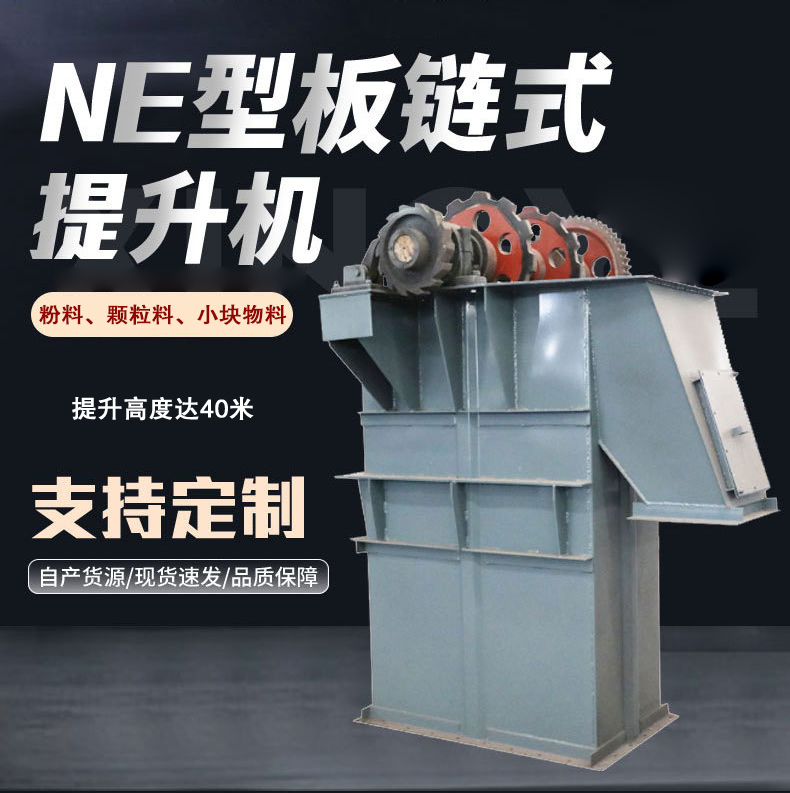

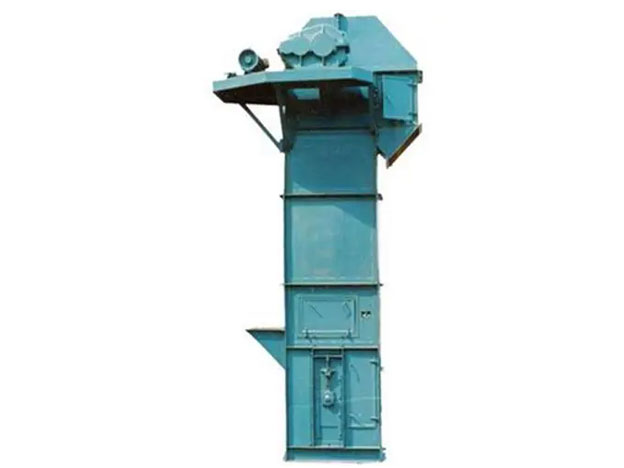

NE板鏈鬥式提升機

板鏈鬥式提升機簡介

NE板鏈鬥式提升機采用板鏈傳動，區別於老型號TB係列板鏈鬥式提升機，其命名方式采用提升量而命名而非鬥寬，。如NE150指的是提升量為150噸一小時而不是鬥寬150，NE係列鬥式提升機有著很高的提升機效率，根據提升速度不同還分有NSE型號及高速板鏈鬥式提升機。

NE係列板鏈式鬥式提升機共有11種型號:NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800，該機適用於中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送，物料溫度在250℃以下。

板鏈鬥式提升機種類

NE板鏈鬥式提升機通過對鏈條、料鬥和鏈輪的分類，NE板鏈鬥式提升機能夠根據不同型號和物料特性進行合理匹配，以實現高速、穩定的物料輸送和提升操作。

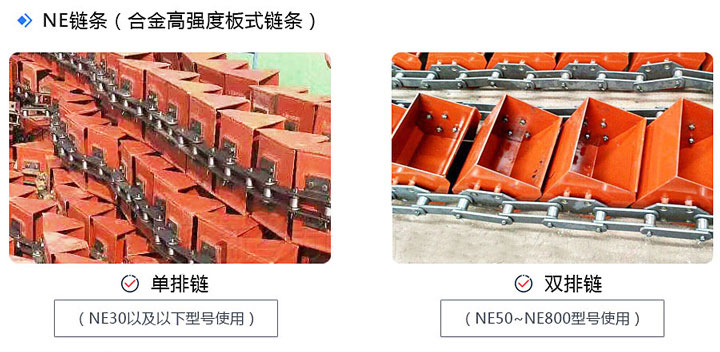

1、NE板鏈鬥式提升機鏈條分類

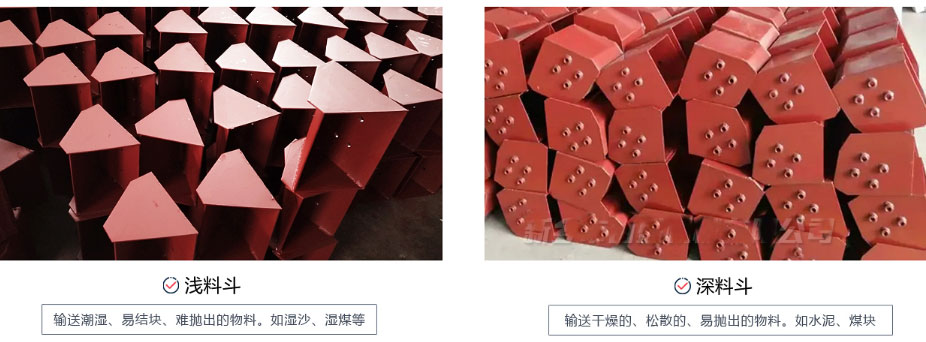

2、NE鬥式提升機料鬥分類

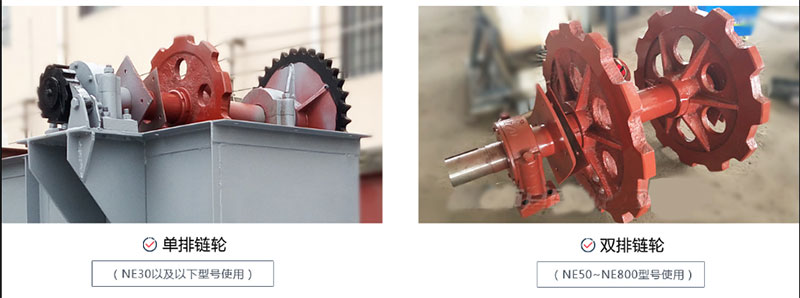

3、NE鬥式提升機鏈輪分類

板鏈鬥式提升機工作原理

料鬥在傳動鏈條上均勻分布，傳動板鏈就像長龍相似盤旋在鬥式提升機機頭和機尾旋轉滾筒上，由於電機的驅動利用減速機、聯軸器傳動滾筒轉動皮條或鏈條循環轉動，在循環轉動時上麵分布的料鬥走到底部料倉出料口時，把物料吸入料鬥，轉身去往上出料口，把物料吐入出料倉，料鬥交替循環吸料吐料把物料輸送完。

板鏈鬥式提升機視頻

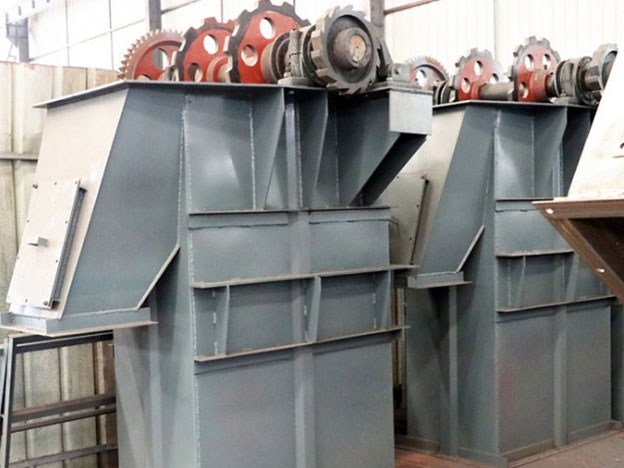

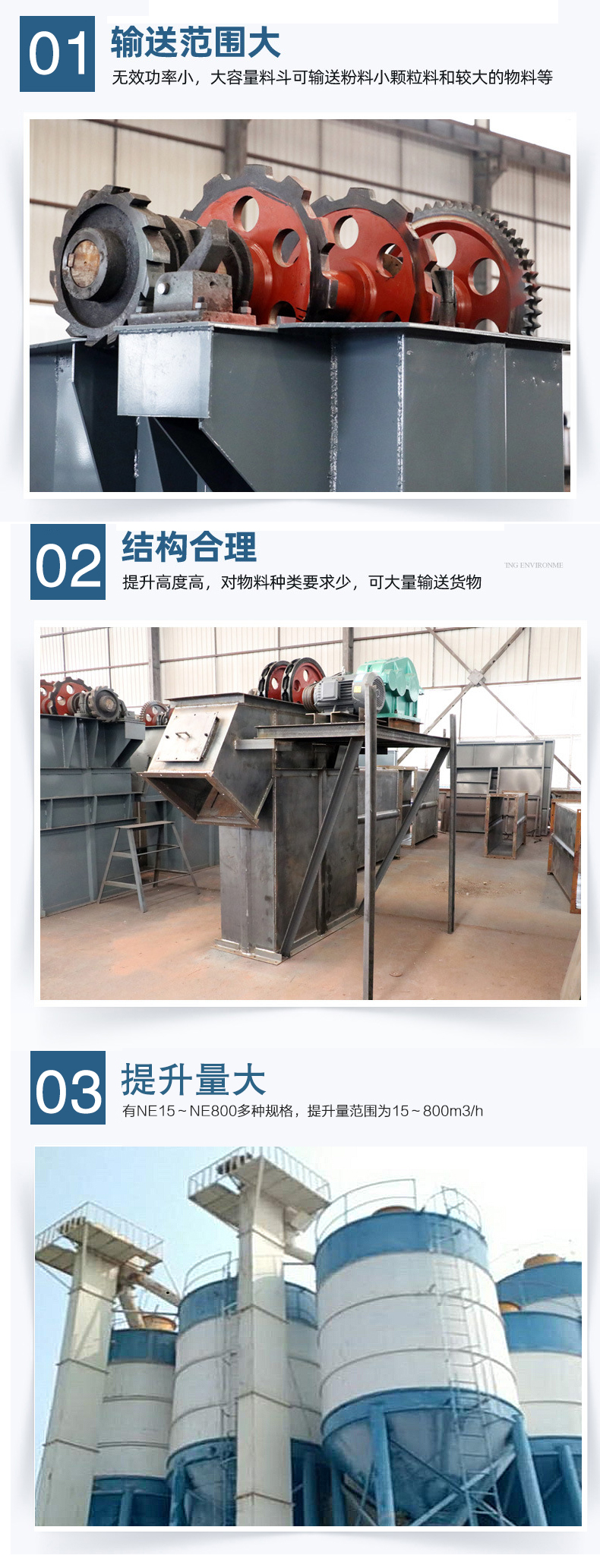

板鏈鬥式提升機特點

板鏈鬥式提升機，作為工業生產中常見且高速的物料輸送設備之一，承載著重要的物料輸送任務。其獨特的設計和功能特點使其在各行業中廣泛應用，從粉狀物料到重型塊狀物料的輸送，都能快速完成。這種提升機不僅具有出色的適應性和可靠性，還在節能環保和靈活布局方麵展現出優勢，為工業生產提供了重要的支持和保障。

1、高強度和耐用性：板鏈和鬥形物料容器通常由高強度合金鋼或耐磨材料製成，具有較高的強度和耐用性，可以處理各種物料。

2、可靠穩定的運行：采用鏈條傳動和直線行走，減少了振動和摩擦，提升機的運行平穩。

3、高提升效率：可以實現大高度差的物料垂直提升，提升效率高，提升量範圍為15～800m³/h，提升高度可達40米。

4、靈活布局：可以根據現場條件進行靈活的布局設計，可以垂直提升物料，並在水平方向上進行輸送，適應不同的空間布局需求。

5、安全性高：板鏈鬥式提升機在設計上考慮了安全因素，配備了防堵料裝置、安全開關等安全設備，確保操作人員和設備的安全。

6、易於維護：結構簡單，維護方便。對於鏈條、鬥形物料容器等易損件，可以進行快速更換和維修，減少停機時間。

板鏈鬥式提升機型號及參數

型號	提升量m³/h	物料塊度
		允許占百分比%
		10	25	50	75	100
NE15	16	65	50	40	30	25
NE30	31	90	75	58	47	40
NE50	60	90	75	58	47	40
NE100	110	130	105	80	65	55
NE150	165	130	105	80	65	70
NE200	220	170	135	100	85	70
NE300	320	170	135	100	85	70
NE400	441	205	165	125	105	90
NE500	470	240	190	145	120	100
NE600	600	240	190	145	120	100

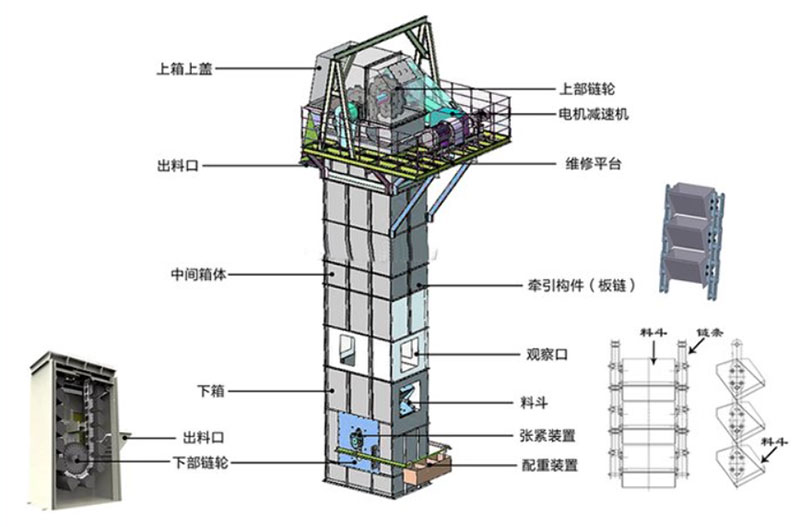

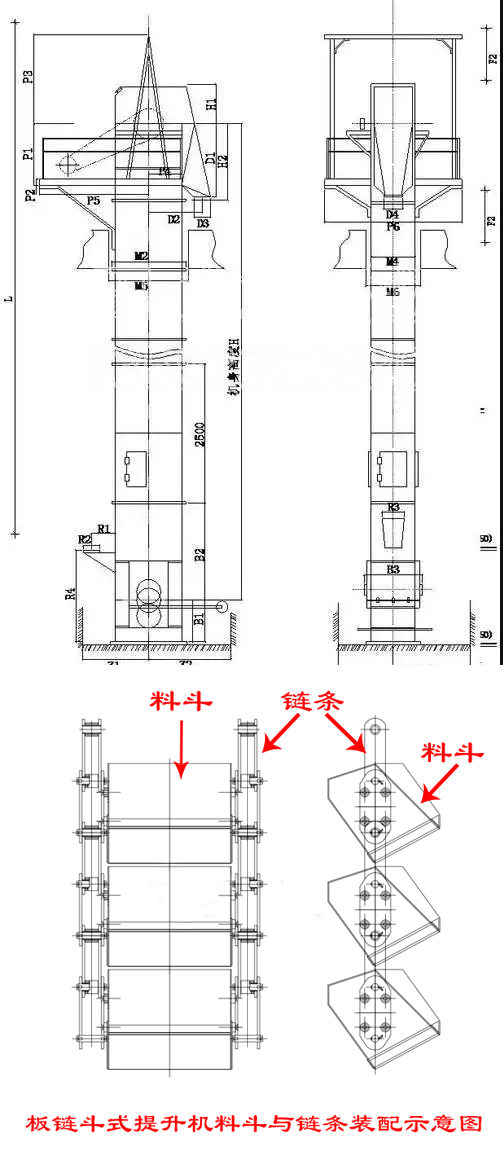

板鏈鬥式提升機結構

NE型板鏈式鬥式提升機的運行部件由料鬥和專用板式鏈條組成，不同型號采用不同的鏈條排列方式，驅動裝置采用多種驅動組合，配備檢修架和欄杆，以滿足用戶的實際需求。NE型板鏈式鬥式提升機通過組成部分的協同作用，能夠高速、穩定地完成物料的輸送任務，廣泛應用於各種工業領域中，其組成結構主要包括以下部分：

主要結構：NE型板鏈式鬥式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件-由料鬥和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

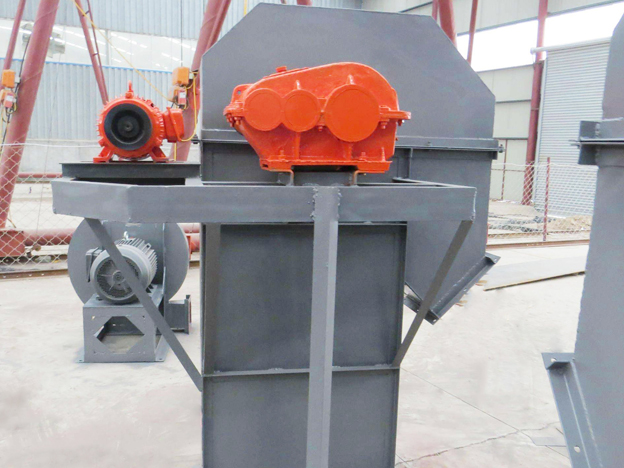

驅動裝置-采用多種驅動組合驅動,(依用戶實際需要而定)。驅動平台上裝有檢修架和欄杆。驅動製裝置分左和右裝兩種。上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

下部裝置---安裝有張緊裝置。

板鏈鬥式提升機用途

板鏈鬥式提升機廣泛應用於各個行業和領域，主要用於垂直提升各種物料。以下是一些常見的板鏈鬥式提升機的應用場景：

水泥工業：用於將原料、熟料、煤粉、熟料粉等物料從低處提升到高處，以供不同工序的處理或儲存。

礦山行業：用於將礦石、礦渣、尾礦等物料從采礦區或處理區提升到堆料場或後續處理設備。

冶金行業：常用於將礦石、燒結礦、焦炭、石灰石等物料提升到高爐、燒結機、石灰窯等設備中進行熔煉、燒結和石灰生產。

化工工業：常用於輸送顆粒狀和粉狀的化工原料、中間產品或成品，如氮肥、磷肥、塑料粒子等。

糧食加工：用於將穀物、米粉、飼料等物料從清理、研磨、篩分等工序提升到儲存倉或包裝設備。

食品行業：用於將食品原料、加工品或包裝材料提升到不同的工序中，如混合、烘烤、包裝等。

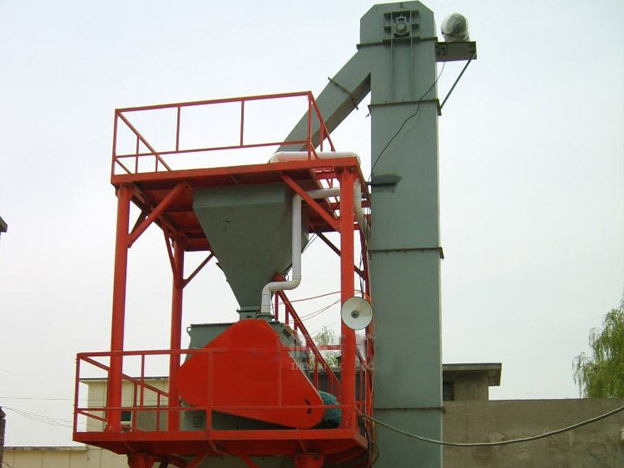

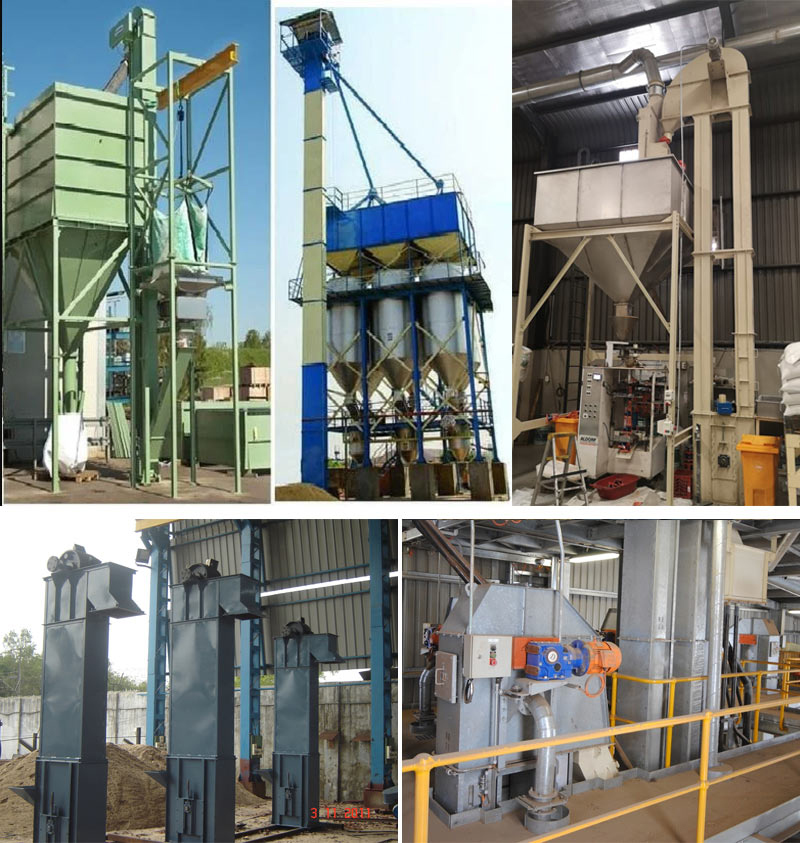

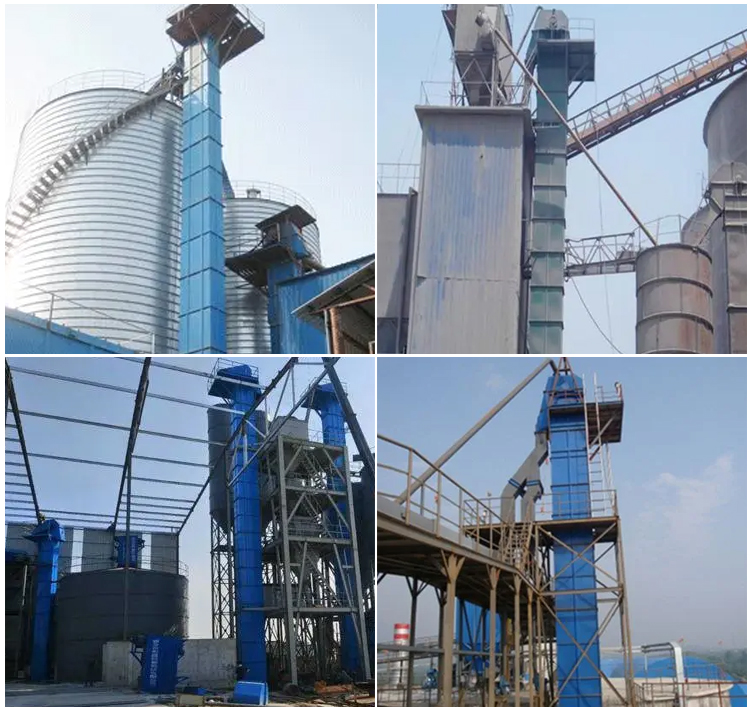

板鏈鬥式提升機客戶現場

NE板鏈鬥式提升機廣泛應用於水泥工業、化工、電廠、糧庫等行業，用於輸送中、大塊和有磨琢性的物料，如水泥、水泥熟料、石灰粉、砂、複合肥、煤炭、糧食等散狀物料等。

以下是一個板鏈鬥式提升機客戶案例表格的示例：

應用場合	行業	應用場景	提升高度	輸送物料
水泥廠	水泥工業	原料提升至煤磨和熟料提升至窯頭	30米	石灰石、粉煤等
礦山	礦山行業	礦石提升至堆料場	40米	鐵礦石、銅礦石等
冶金廠	冶金行業	礦石提升至高爐	60米	礦石、焦炭等
化工廠	化工工業	原料提升至反應器	30米	化工原料、顆粒狀產品等
糧食加工	糧食加工	穀物提升至儲存倉	25米	小麥、大米等
食品廠	食品行業	原料提升至混合機	15米	食品原料、粉狀產品等
製藥廠	製藥行業	藥材提升至製粒機	20米	藥材、粉末狀藥品等

這個表格展示了不同客戶在不同行業中使用板鏈鬥式提升機的案例。每個案例列出了客戶名稱、所屬行業、具體的應用場景、提升高度以及輸送的物料類型。這樣的表格可以幫助了解板鏈鬥式提升機在各個行業中的廣泛應用和多樣化的用途。請注意，上表中的信息僅為示例，實際案例中的詳細信息可能會有所不同。

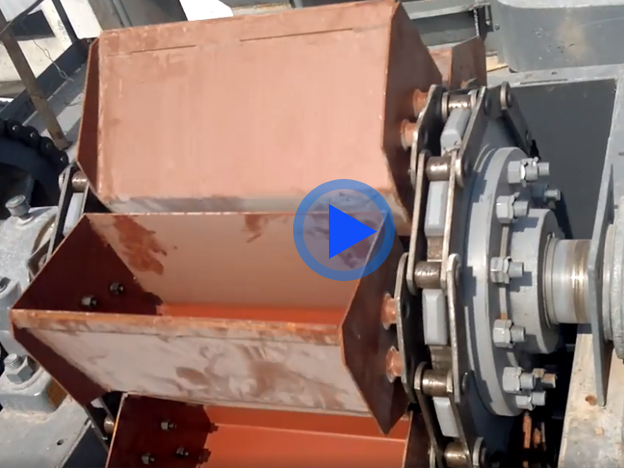

板鏈鬥式提升機安裝視頻

板鏈提升機鏈條料鬥安裝

(1)NE板鏈鬥式提升機為垂直布置，其基礎承受鬥提機的全部重量，故安裝前必須對基礎進行檢查，然後再根據圖紙要求在基礎上安裝地腳螺栓。

(2)將鬥提機尾部機殼緊固在基礎上，校準調平尾部機殼後再安裝中部機殼。要求:尾部上法蘭麵水平度允差<1 mm/1000 mm。

(3)中部機殼安裝一般是每3一4節為一單元，先在地麵逐節連接，然後初步調整機殼的直線度、扭曲度，使其精度達到安裝要求後擰緊互相連接的螺栓，整體吊裝就位。其中特別要注意的是把帶有大門的檢修節和檢視門節安裝在便於檢修和堅實的樓層位置。

(4)機殼全部安裝後，要對整機機殼的垂直度做校正。羞羞视频网站的方法是以鬥提機上部機殼法蘭水平麵為基準，在機殼內部四角掛鉛垂線 ,其測量值應符合表1規定，否則就需進行調整。

(5)為了防止安裝調整好的中部機殼發生位移，每隔 6 - 8m 要安裝一中間支架，尤其是與上部區段連接的中部機殼必須安裝中間支架，並要注意支架的安裝應能保證提升機殼體能縱向自由伸縮，嚴禁支架與殼體間剛性連接。

(6)安裝上部區段、平台並調整頭尾軸。

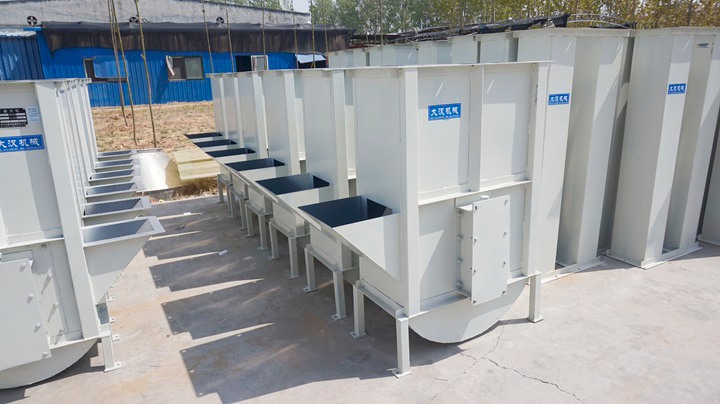

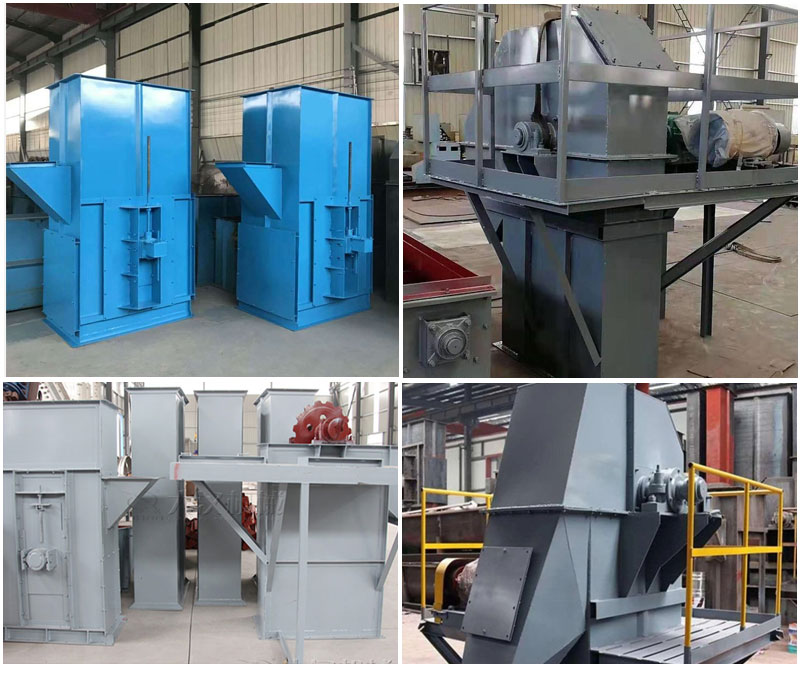

板鏈鬥式提升機廠家

大漢板鏈鬥式提升機采用自流式裝料和重力式卸料設計，配備合金鋼高強度板式鏈條，具有出色的耐磨性能。驅動部分采用硬齒麵減速器，適用於中、大塊且具有磨琢性的產品。這款提升機的價格從¥18000起，提供的提升量範圍為16-600m³/h，提升高度可達40米，適用於處理粒度在40-165之間的礦石、煤粉、石灰、水泥、糧食等粉狀和小顆粒狀散狀物料的垂直提升給料任務。此外，產品可定製材質（碳鋼、錳鋼或不鏽鋼），根據安裝環境、提升量和提升高度的要求進行配置，以滿足用戶的個性化需求。無論是在處理哪種類型的物料或在哪個行業領域，大漢板鏈提升機都能提供高速、可靠的物料輸送方案，為客戶創造更大的價值。
