螺旋輸送機生產廠家不挑物料,不挑場景,可非標定製

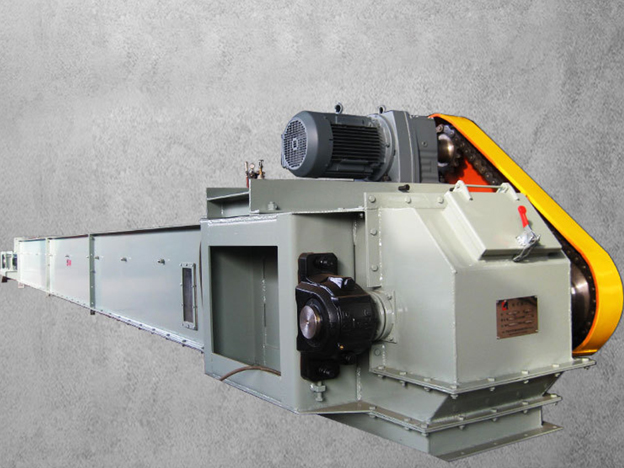

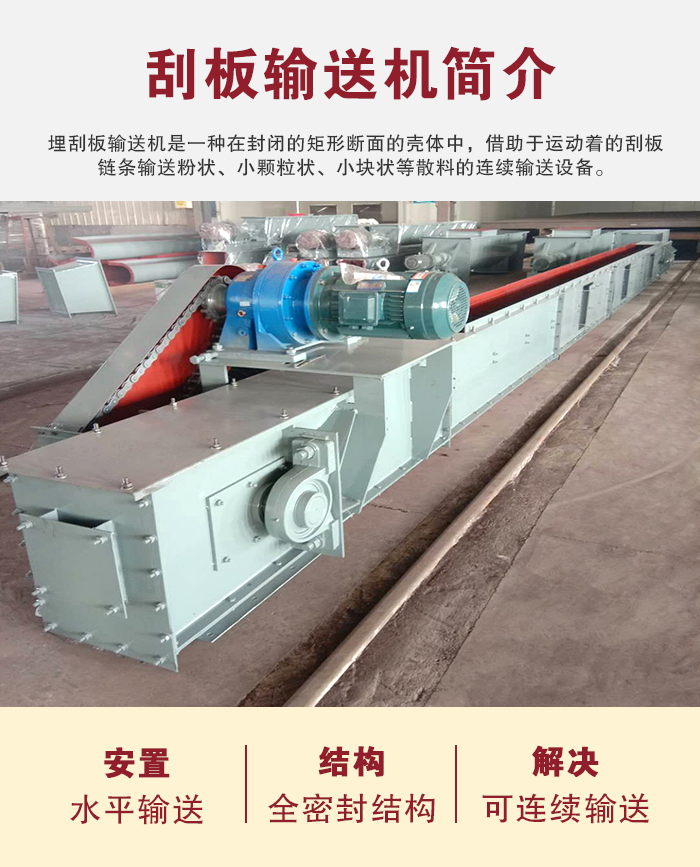

簡介:埋刮板輸送機是一種在封閉的矩形斷麵的殼體中,借助於運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。
適用物料:用來輸送粉狀、小顆粒狀和小塊狀物料。
應用領域:廣泛用於化工、機械、冶金、輕工、糧食、醫藥、交通、電力等部門。
產品定製:材質(碳鋼/不鏽鋼)、鏈條數量(中雙鏈、邊雙鏈、中單鏈)、開底式或封底式、長度、角度等(按需定製)
全國統一銷售熱線:
支持:送貨上門 免費試機 加工定製 1年保修 三包服務




刮板輸送機是借助牽引構件(鏈條)上刮板的推力作用,使散狀物料沿著機槽移動,從而輸送物料的連續輸送機。密閉性能好,物料在封閉的機槽內輸送,不拋撒,不泄露,能防塵、防水、防毒、防爆,大大改善了工作環境,防止環境汙染,可實現多點加料或多點卸料,輸送過程中物料與刮板鏈條之間基本上無相對運動,故對物料的損傷小。

輸送粉煤灰
輸送粘土
通用型埋刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。

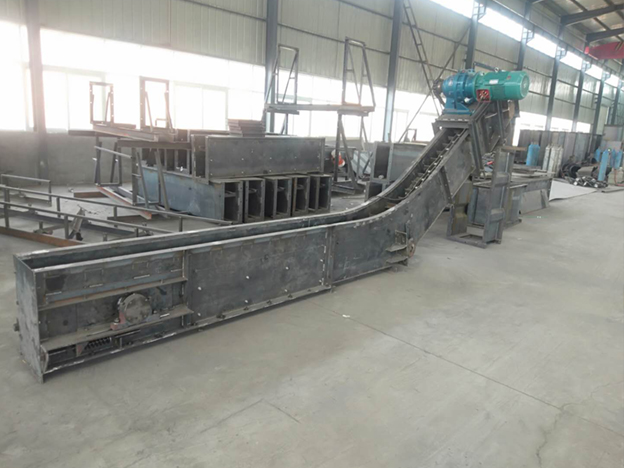

水平埋刮板輸送機有普通型和大傾斜型之分,普通型的安裝傾角0°≤α ≤15°,大傾斜型的安裝傾角為15°<α<30°

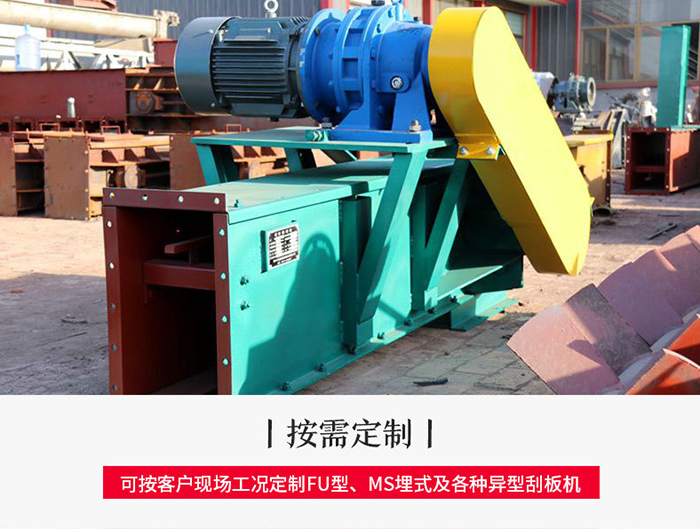

注:大漢廠家可根據輸送物料和用戶要求設計:耐高溫型、耐腐蝕型、耐磨型、全氣密型和防爆型等特殊機型,歡迎來圖定製。
| 型 號 | 設計長度 | 輸送量(t/h) | 鏈速(m/s) | 裝機功率 | 圓環鏈規格 | 中部槽規格 |
| SGD237/5.5V | 40 | 40 | 0.5 | 5.5 | 板式鏈 | 2000×237×330 |
| SGD280/7.5 | 40 | 30 | 0.63 | 7.5 | 10×40-B | 1200×280×125 |
| SGD280/11 | 60 | 30 | 0.63 | 11 | 10×40-B | 1200×280×125 |
| SGD320/17B | 80 | 40 | 0.59 | 17 | 14×50-B | 1200×320×150 |
| SGD320/18.5 | 80 | 40 | 0.59 | 18.5 | 14×50-B | 1200×320×150 |
| SGD320/22 | 100 | 40 | 0.59 | 22 | 14×50-B | 1200×320×150 |
| SGD420/22 | 80 | 60 | 0.66 | 22 | 14×50-C | 1200×420×150 |
| SGD420/30 | 100 | 80 | 0.66 | 30 | 18×64-B | 1200×420×150 |
| SGB320/18.5 | 80 | 40 | 0.59 | 18.5 | 14×50-B | 1200×320×150 |
| SGB420/22 | 80 | 80 | 0.88 | 22 | 14×50-B | 1200×420×150 |
| SGB420/30 | 100 | 80 | 0.88 | 30 | 14×50-B | 1200×420×150 |
| SGB520/30 | 100 | 100 | 0.88 | 30 | 14×50-B | 1200×520×150 |
| SGB420/40X | 100 | 100 | 0.86 | 40 | 18×64-B | 1500×420×180 |
| SGB520/40 | 100 | 120 | 0.86 | 40 | 18×64-B | 1500×520×180 |
| SGB620/40T | 100 | 150 | 0.86 | 40 | 18×64-B | 1500×620×180 |
| SGB620/80T | 160 | 150 | 0.86 | 2×40 | 18×64-C | 1500×620×180 |
| SGB630/150C | 200 | 250 | 0.86 | 2×75 | 18×64-C | 1500×630×190 |
| SGB630/180 | 150 | 400 | 0.92 | 2×90 | 22×86-C | 1500×630×222 |
| SGD630/180 | 150 | 400 | 0.92 | 2×90 | 26×92-C | 1500×630×222 |
| SGD630/220 | 150 | 400 | 1.07 | 2×110 | 26×92-C | 1500×630×222 |
| SGB630/220 | 150 | 450 | 1.0 | 2×110 | 22×86-C | 1500×630×222 |
| SGZ630/220 | 150 | 450 | 1.0 | 2×110 | 22×86-C | 1500×630×222 |
| SGZ630/264 | 200 | 450 | 0.95 | 2×132 | 22×86-C | 1500×630×222 |
| SGZ730/220 | 180 | 500 | 1.0 | 2×110 | 22×86-C | 1500×730×222 |
| SGZ730/264 | 200 | 500 | 1.12 | 2×132 | 22×86-C | 1500×730×222 |
| SGZ730/320 | 200 | 700 | 0.95 | 2×160 | 26×92-C | 1500×730×275(鑄焊) |
| SGB764/264 | 150 | 600 | 1.12 | 2×132 | 22×86-C | 1500×764×222 |
| SGZ764/264 | 150 | 600 | 0.95 | 2×132 | 26×92-C | 1500×764×222 |
| SGZ764/320D | 200 | 700 | 0.95 | 2×160 | 26×92-C | 1500×764×300(鑄焊) |

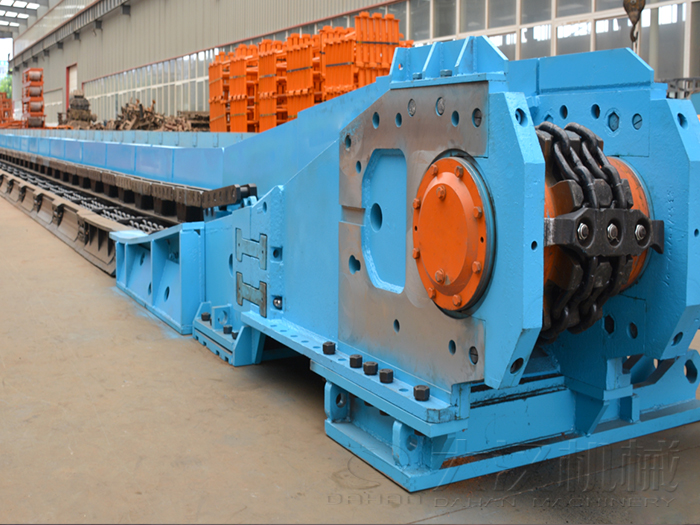

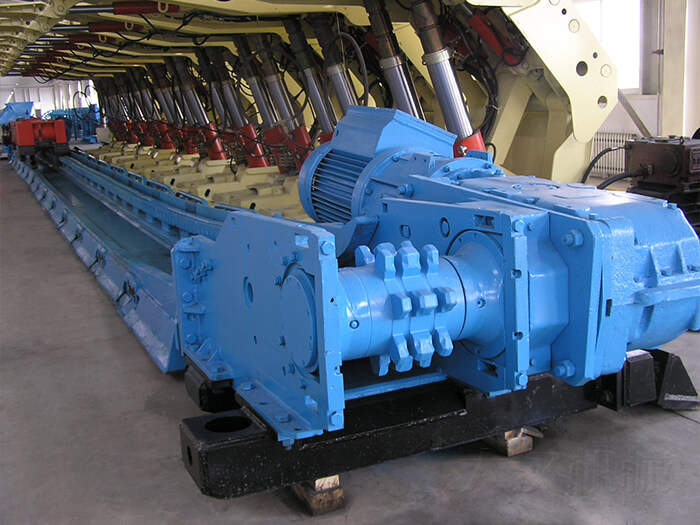

刮板輸送機是一種有撓性牽引機構的連續運輸機械。溜槽是煤炭的承載機構,其牽引推運機構是繞過機頭鏈輪和機尾鏈輪(或滾筒)而進行循環運動的無極閉合的刮板鏈。起動電動機,經液力聯軸器、減速器傳動鏈輪而驅動刮板鏈連續運轉,將裝在溜槽中的煤炭推運到機頭處卸載轉運。
刮板輸送機原理視頻

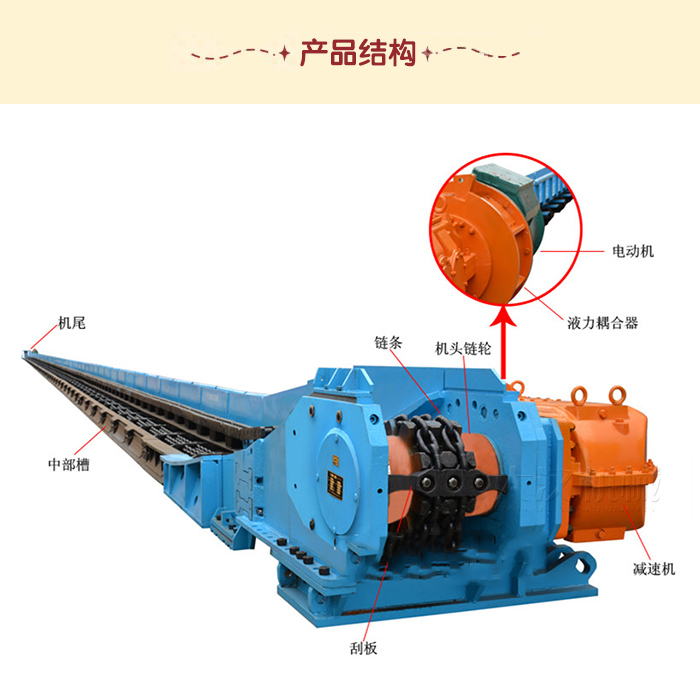

刮板輸送機一般是由機頭部、機身部和機尾部三部分組成。

1、機頭部:由機頭架和安裝其上的鏈輪組件、聯軸器、減速箱和電動機組成。
2、機尾部:機尾架、鏈輪組件、聯軸器、減速箱、電動機。
3、機身部:中部槽、刮板鏈、鏟煤板、擋煤板。
4、輔助裝置:主要包括緊鏈裝置、推移裝置、和錨固定裝置。
刮板輸送機廣泛用於化工、機械、冶金、輕工、糧食、醫藥、交通、電力等部門,用來輸送粉狀、小顆粒狀和小塊狀物料。如:煤粉、碎煤、煙灰、碳黑、碳酸氫銨、硫鐵礦粉、氯化銨、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性碳、氯化鈉、矽酸鈣、石棉粉、合成樹脂、橡膠粉、小麥、大豆、大米、糖、澱粉、碎木碳、木片、鋸末等。
輸送物料要求:
1.物料容重:r=0.2~1.8t/m3
2.物料溫度:t<100°C
3.含水率:對於一般物料,不得使物料用手捏成團後不易鬆散;對於含水率增加後會增大粘著性和壓結性,不能使物料嚴重粘附刮板


FU型鏈式輸送機的運行好壞和使用壽命的長短,不僅取決於合理的設計和良好的製造,而且還要有正確地安裝、操作和維修。在運行過程中,出現突然故障,就應該抓住主要矛盾,采取相應措施加以解決。
一、設備到廠後,應該對機器各個零、部件進行檢查、清點、分類,妥善保管,不應該露天堆放,以免鏽蝕損壞。如發現有機件不全或者損壞情況,應該設法補齊或修複。
二、鏈條式FU型鏈式輸送機的關鍵部件,在安裝前應該檢查鏈條的關節是否轉動靈活為止,嚴禁塗抹潤滑油。
三、應仔細核對機殼及驅動裝置基礎或平台的安裝尺寸,如發現問題,應及時處理。
一、安裝工作須有鉗工、起重工、電工、電焊工等專業工人參加。
二、安裝時先用水平儀找平基礎和安裝支架的水平度,然後使之固定。
三、FU型鏈式輸送機的安裝;
1、按製造廠出廠時的各段機殼的連接標記順序組裝,各段機槽法蘭內口的鏈應平整、密合,如有錯位,隻允許比鏈條前方運行前方的法蘭口稍低,其值不得大於1mm,不允許接口法蘭合導軌處與歐上下、左右錯移,以保證鏈條運行時不致於產生卡碰現象。
2、調整後,頭節部分須牢固的焊接於安裝支架上。尾部、中間機殼合其它節段適當固定,以防止輸送機運行時產生搖動移位。
3、頭輪、尾輪及導輪、托輪須對中。輪軸應保持平行,以免鏈條跑偏。
4、安裝鏈條時應再次檢查鏈條是否轉動靈活。隻有轉動靈活的鏈條才能安裝。
FU型鏈式輸送機的鏈條,自上而下吊裝較為方便。當鏈條進入輸送機後,其尾端應用撬杠合結實的繩索拉住,以便串接鏈條後,防止鏈條下滑速度太快而造成事故。
5、驅動裝置架須牢固的安裝在基礎或平台支架上。電動機、減速器的輸出軸應和輸送機頭部的輸出軸平行,大小鏈輪應對中,定位後用螺栓與驅動裝置架緊固。
開式鏈傳動的傳動鏈在安裝前,應先啟動電動機,觀察鏈輪的傳動方向是否與鏈條的運行方向一致,如旋轉方向有誤,應在重新連接電源線後方可安裝傳動鏈條。
