環鏈鬥式提升機介紹：

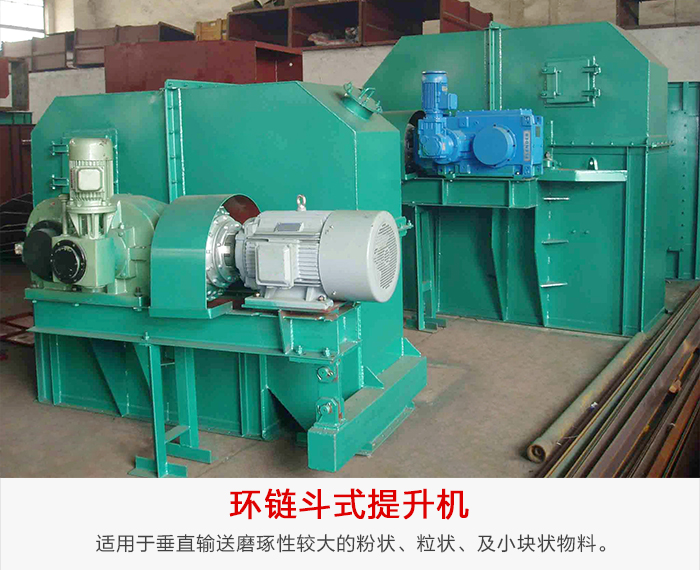

環鏈鬥式提升機適用於垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等,輸送高度不超過40m，其特點為，結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣經特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料鬥遇阻時，有一定的容讓性能夠有效地保護運動部件，物料溫度不超過250℃。

環鏈鬥式提升機工作原理：

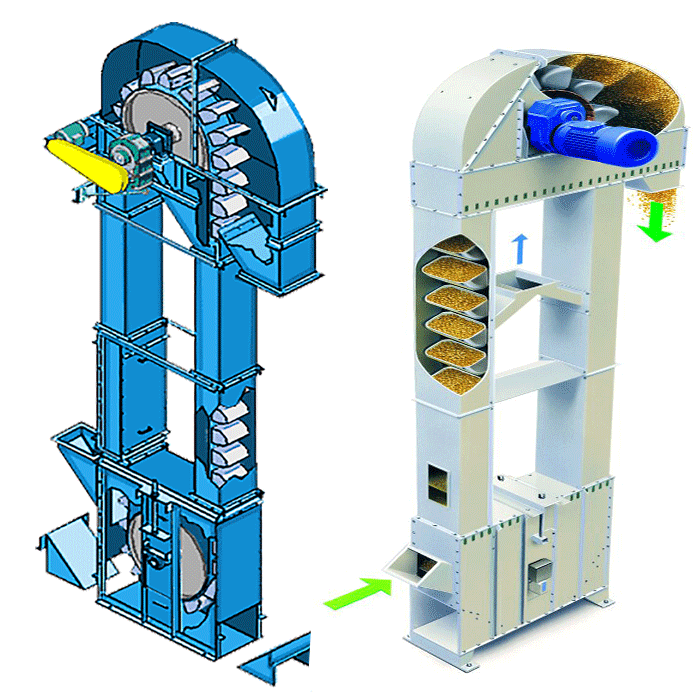

我公司生產的HL型環鏈離心鬥式提升機，由運動部分（料鬥與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止製動裝置等組成（見下圖）。本提升機的料鬥為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的HL型環鏈離心鬥式提升機，由運動部分（料鬥與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止製動裝置等組成（見下圖）。本提升機的料鬥為間斷式布置，利用“掏取法”進行裝載，“離心投料法”卸料。HL型鬥式提升機的牽引機構是兩根環形鏈條。

環鏈鬥式提升機主要特點：

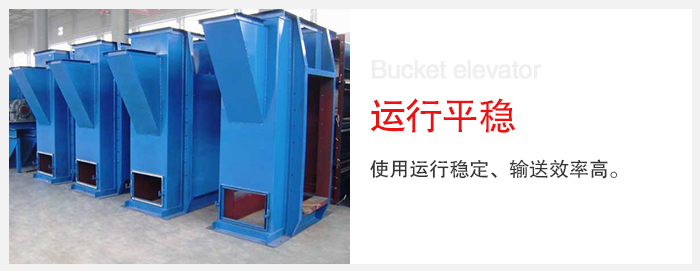

1、運行平穩、輸送效率高。

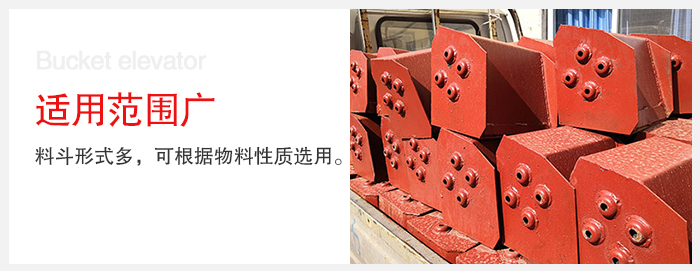

2、料鬥形式多，可根據物料性質選用。

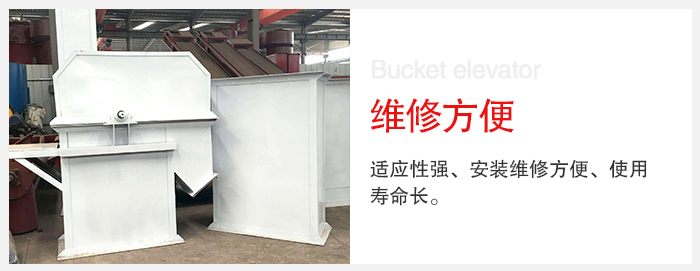

3、適應性強、安裝維修方便、使用壽命長。

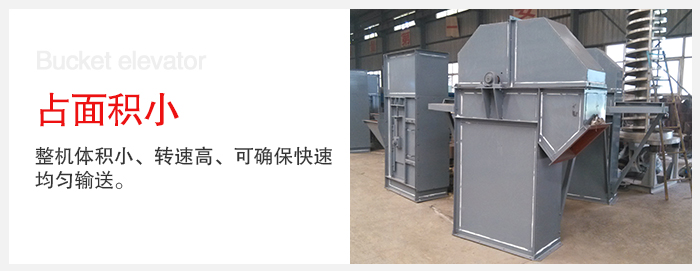

4、整機體積小、轉速高、可確保快速均勻輸送。

環鏈鬥式提升機主要技術參數：

項目		提升機型號
		HL300				HL400
		S製法		Q製法		S製法		Q製法
輸送能力，平方米/小時		28		16		47.2		30
料鬥容量，升		5.2		4.4		10.5		10
鬥距，毫米		500		500		600		600
運行部分（料鬥牽引鏈條）公斤/米		24.8		24		29.2		28.3
牽引鏈條	型式	鍛造環形鏈
	園鋼直徑（毫米）	18				18
	節距（毫米）	50				50
	破斷強度（公斤）	12800				12800
料鬥運動速度（米/秒）		1.25				1.25
傳動鏈條軸轉數（轉/分）		37.5				37.5
輸送物料的散狀比重		H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦	H,米	N,千瓦
0.8		59	6.35	64	4.36	30	7	33	6.3
1.0		52	7.55	60	5.12	27	7.6	30	7
1.25		41	8.7	49	5.3	23
