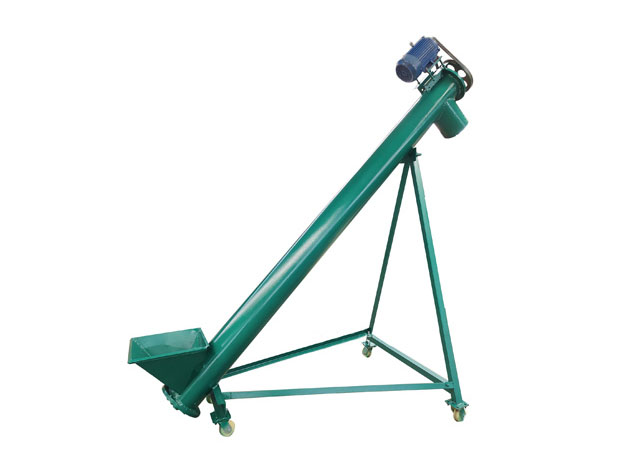

螺旋輸送機生產廠家不挑物料,不挑場景,可非標定製

簡介:傾斜螺旋輸送機可滿足傾斜甚至垂直方向上輸送物料,轉速高,可保證機器在傾斜輸送角度下不回流、不卡料,轉速越高,角度越大。
價格:¥3300起降價通知
適用物料:適合麵粉、調味品、白糖、、飼料、水泥、煤粉、細砂等低流動性物料
應用領域:建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業。

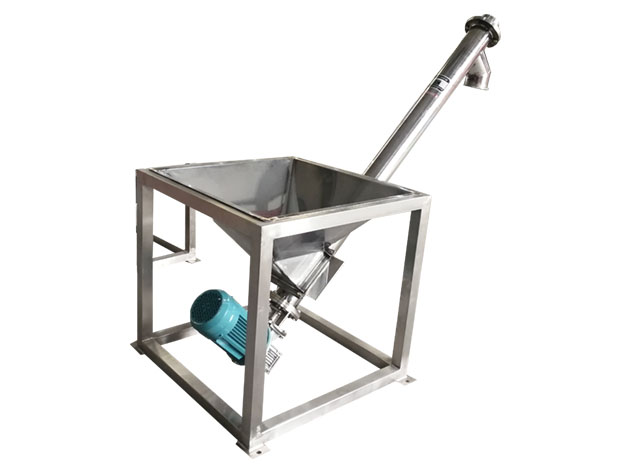

產品定製:材質(碳鋼或不鏽鋼)、給料管直徑、進出口距離、進料口尺寸等、進料口離地距離、角度等(按需定做)
全國統一銷售熱線:

支持:送貨上門 免費試機 加工定製 1年保修 三包服務

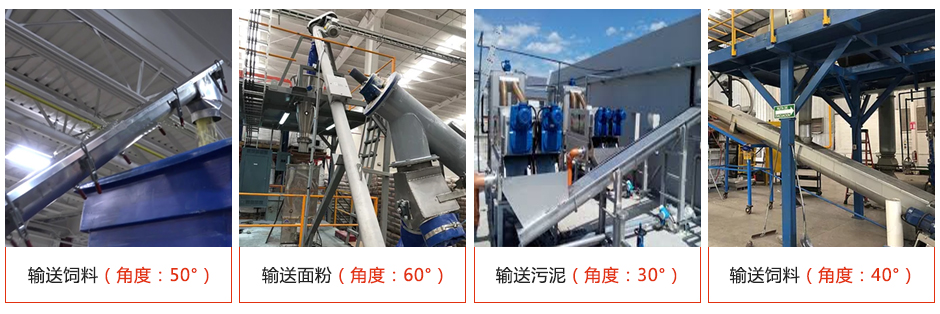

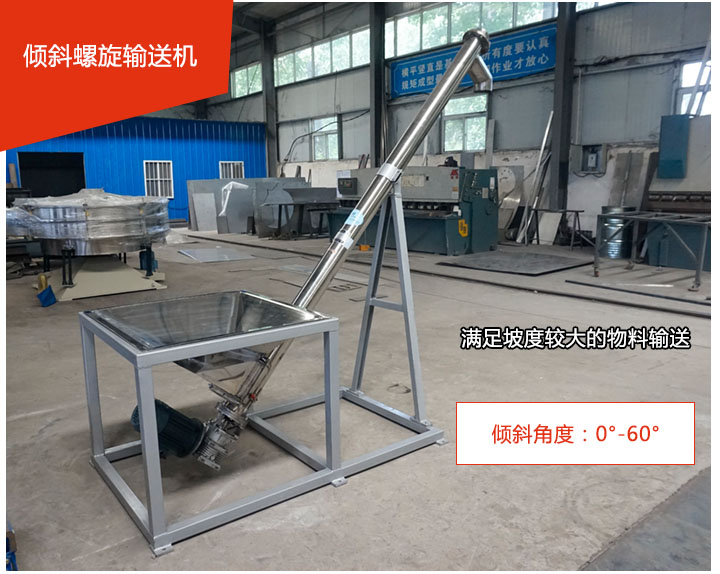

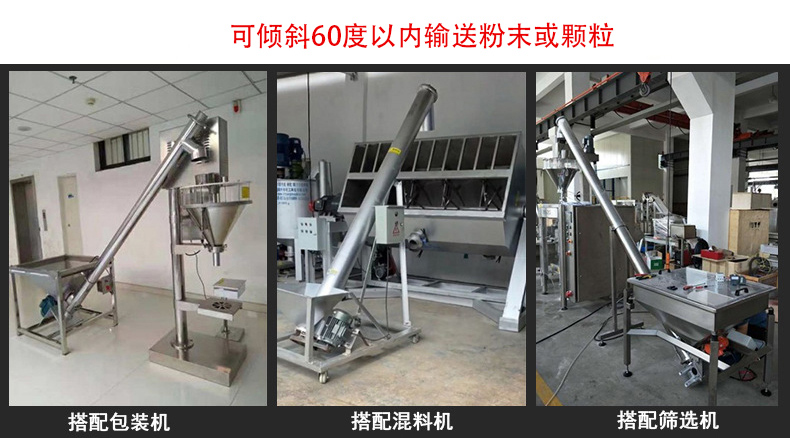

傾斜螺旋輸送機適合傾斜輸送各種散料,傾斜角度不宜超過60度(無軸設計不宜超過30度),與水平螺旋輸送機相比占用的空間更少,可將物料傾斜輸送至儲存罐或料倉,多與灌裝機、包裝機配合使用。
當使用傾斜螺旋輸送機輸送物料時,依賴物料所具有的起拱特性,機槽內的物料受到螺旋片在運動方向的推力,下部不斷給料阻止上部物料下滑,產生橫向側壓力,從而增加物料的內摩擦力,當物料之間的內摩擦力大於物料和槽壁間的外摩擦力及物料自重時,物料就隨螺旋片向上輸送,形成連續料流,能夠實現坡度較大的物料的輸送,常與除塵設備配套使用。

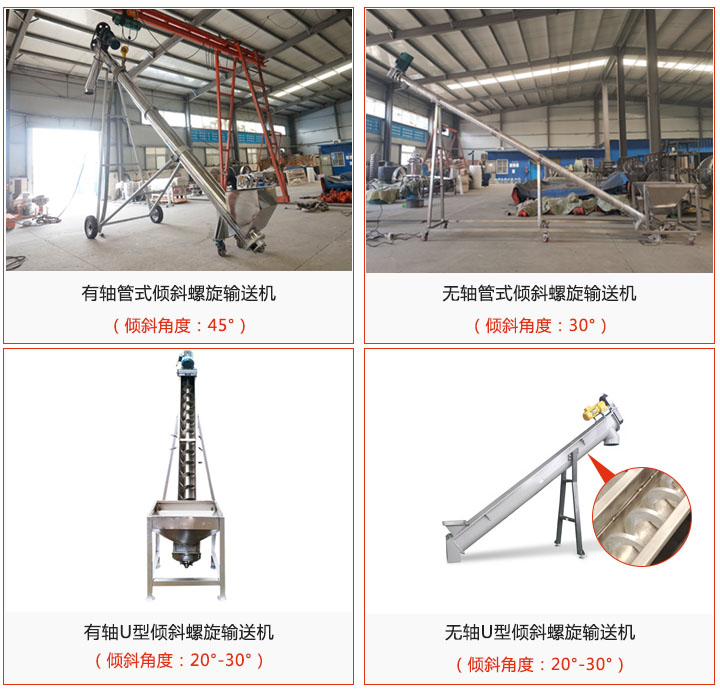

同樣型號速比的傾斜螺旋輸送機,在輸送同種物料和角度條件下,有軸管式螺旋式機輸送機較大,無軸U型螺旋輸送機輸送量較小。
有軸管式螺旋輸送機傾斜角度為45°,無軸管式螺旋輸送機傾斜角度為30°。

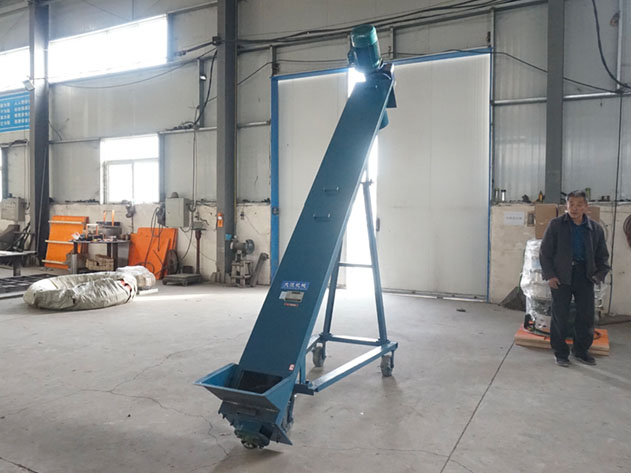

有軸和無軸U型螺旋輸送機傾斜角度為20°-30°。

注:螺旋輸送機角度越大,同等速比和型號螺旋輸送機,輸送量就會減弱。

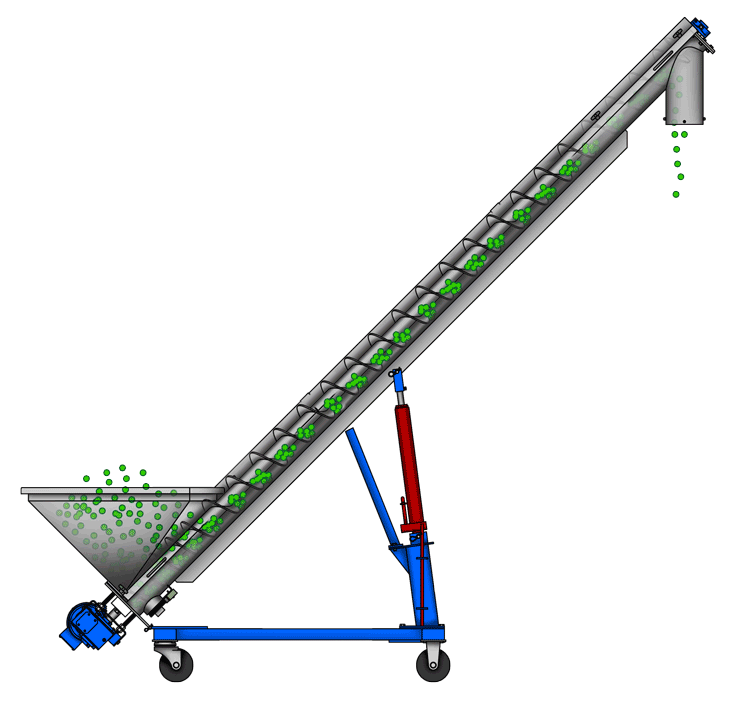

傾斜螺旋輸送機的工作原理如下:
物料進料:物料通過進料口進入傾斜螺旋輸送機的進料段。進料口可以是直接與物料來源相連的管道,也可以是一個料鬥或容器。
螺旋葉片旋轉:輸送機內部有一根螺旋軸,上麵固定著螺旋葉片。當輸送機啟動時,螺旋軸開始旋轉,帶動螺旋葉片一起轉動。
物料輸送:螺旋葉片的旋轉推動物料向前移動。由於輸送機的傾斜角度,物料沿著傾斜的管道方向向上或向下移動。螺旋葉片的設計使得物料在輸送過程中被推送到輸送管道的一側,形成物料流。
排出物料:物料在輸送過程中逐漸移動到輸送機的出料段。在出料段,通常設有出料口或出料管道,物料通過這些出口被排出到目標位置或下一個處理設備中。
控製和調節:為了控製物料的流量和速度,傾斜螺旋輸送機通常配備了控製裝置,如變頻器或調速器,可以根據需要調節螺旋軸的旋轉速度。

1、傾斜輸送:物料在輸送過程中能夠沿著管道的傾斜方向移動。這種傾斜輸送方式可以幫助克服高度差和空間限製,實現物料的連續輸送。
2、節省空間:由於其傾斜的設計,輸送機可以在有限的空間內實現物料的輸送,節省了場地和布局的要求。
3、適應性強:適用於多種類型的物料,包括粉末、顆粒狀物料以及濕性物料等。根據不同的物料特性,可以選擇不同的螺旋葉片和材料。此外,還可以適應不同的工藝要求,如控製物料流量、調節輸送速度等。
4、輸送效率高:通過螺旋軸的旋轉推動物料的輸送,具有較大的輸送能力和連續性。其設計使得物料在輸送過程中產生較小的傾斜阻力,提高了輸送效率。
5、簡單維護:結構相對簡單,易於維護和清潔。通常,其螺旋葉片可以拆卸或翻轉,方便進行清理和更換。
6、易於調節:通常具有可調節的傾斜角度,可以根據實際需求進行調整,以滿足不同的輸送要求。

| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |

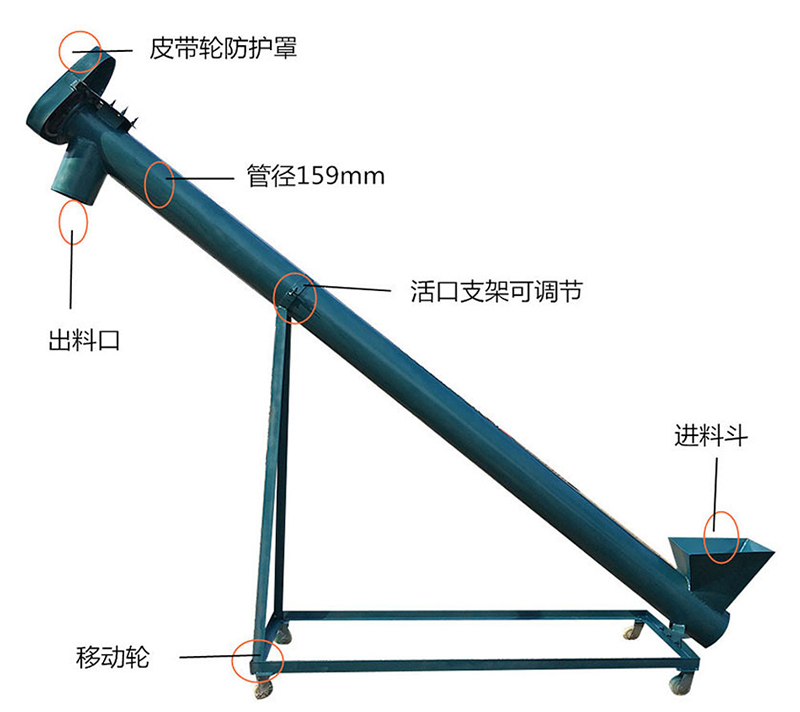

傾斜螺旋輸送機的結構通常由以下幾個主要部分組成:
輸送管道:是一個傾斜的管道或槽,用於容納和引導物料的流動。輸送管道通常由鋼板或不鏽鋼製成,具有足夠的強度和耐磨性。
螺旋軸:螺旋軸是輸送機的核心組件,位於輸送管道內部。它是一根長軸,沿著輸送管道的軸線方向延伸,並固定在輸送機的兩端軸承上。螺旋軸通過電動機或其他驅動裝置帶動螺旋葉片旋轉,從而推動物料的輸送。
螺旋葉片:螺旋葉片是連接在螺旋軸上的螺旋形片狀構件。常見的螺旋葉片形狀有實心葉片、螺旋葉片和帶板式葉片等。
進料口和出料口:進料口可以是直接與物料來源相連的管道,也可以是一個料鬥或容器。出料口通常位於輸送機的出料段,物料通過出料口被排出到目標位置或下一個處理設備中。
支撐結構和支撐腿:為了保持輸送機的穩定性和支撐輸送管道,通常需要支撐結構和支撐腿。支撐結構可以是框架或支撐架,用於支撐輸送管道和螺旋軸。支撐腿用於支撐輸送機的底部,以提供穩定的支撐和高度調節。
驅動裝置:傾斜螺旋輸送機通常由電動機或其他類型的驅動裝置驅動。驅動裝置通過軸承和傳動裝置與螺旋軸相連,提供旋轉動力,從而推動螺旋葉片的旋轉和物料的輸送。

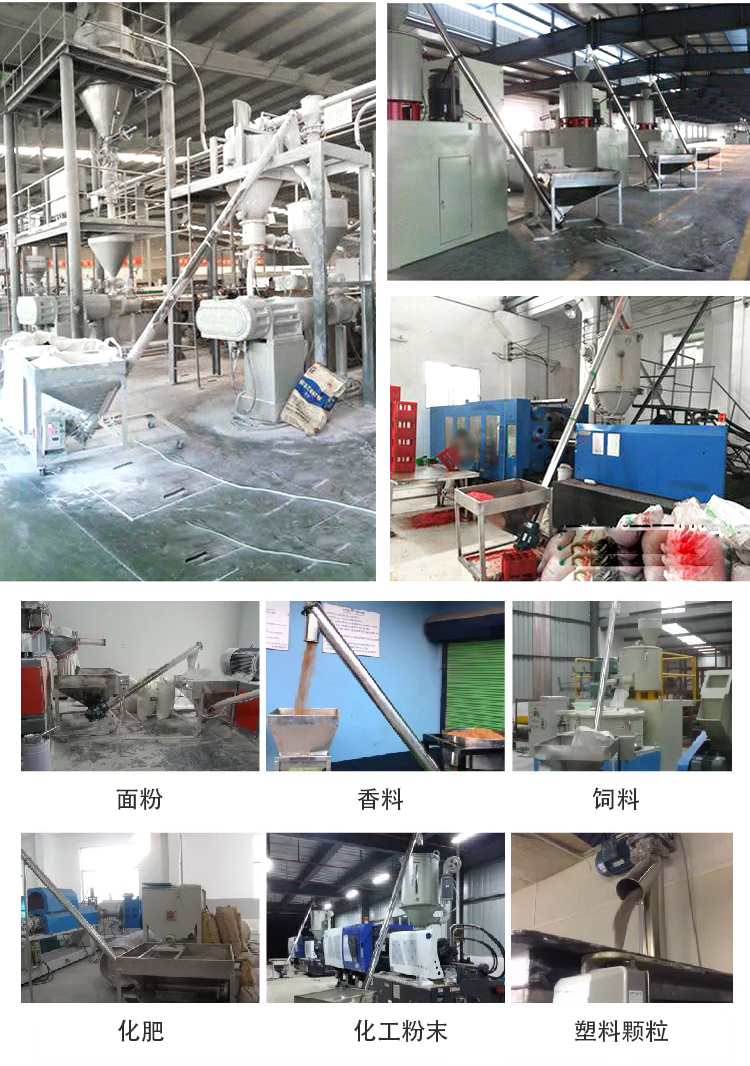

傾斜螺旋輸送機適用於粉狀、顆粒狀、小塊狀物料的傾斜輸送。 傾斜角度一般不大於90°。 它用於將散裝物料從一層輸送和提升到另一層。 可與其配套設備直接連接固定。下麵是它的一些常見應用。
糧食加工:可以將穀物、麥片、麵粉等物料從一處運輸到另一處,實現自動化的物料輸送和處理。
化工工業:常用於輸送粉狀、顆粒狀或顆粒與液體混合物等物料。它們可以用於原料供應、成品輸送、混合和幹燥過程等。
建築材料:用於輸送混凝土、砂漿、石膏、灰泥等物料。它們可以將這些材料從一個地點輸送到另一個地點,方便施工過程中的料料補充。
礦業和采石場:用於輸送煤炭、礦石、砂石等物料。它們可以在不同高度間進行物料提升和輸送,方便礦石的運輸和處理過程。
廢物處理:用於輸送廢棄物、汙泥、廢水等物料。它們可以將這些廢物從處理設備輸送到儲存區域或進一步處理的設備中。
農業和飼料加工:用於輸送飼料、穀物、飼料配料等物料。它們可以將這些物料從存儲倉庫或配料設備輸送到飼養場或加工設施。
包裝行業:用於輸送包裝材料、瓶裝產品、罐裝產品等。它們可以實現產品的垂直提升或下降,方便包裝線的連續運作。
