立式螺旋輸送機結構圖及工作原理

發布時間：2023-01-06 14:09:40 作 者：大漢機械 原創文章：http://www.btrdc.com/news/659.html

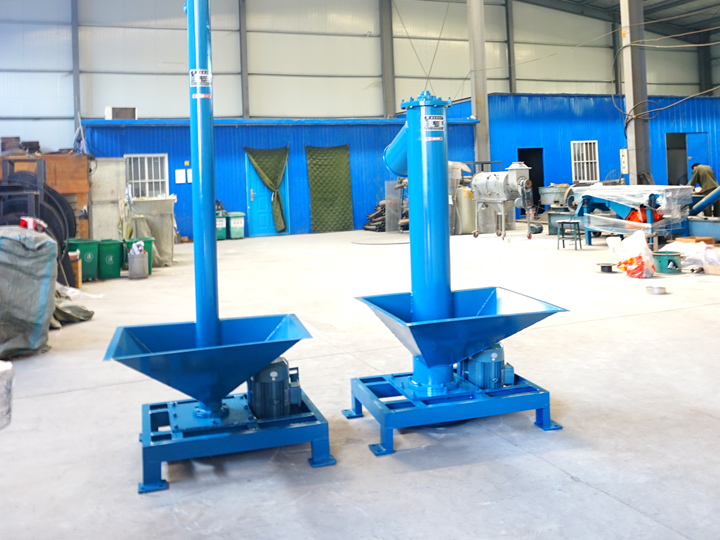

立式螺旋輸送機可以垂直方向上提升各種散裝物料，利用電機通過減速機帶動螺旋旋轉，通過旋轉將物料輸送到預定位置，下麵將為您詳細介紹立式螺旋輸送機結構圖及工作原理。

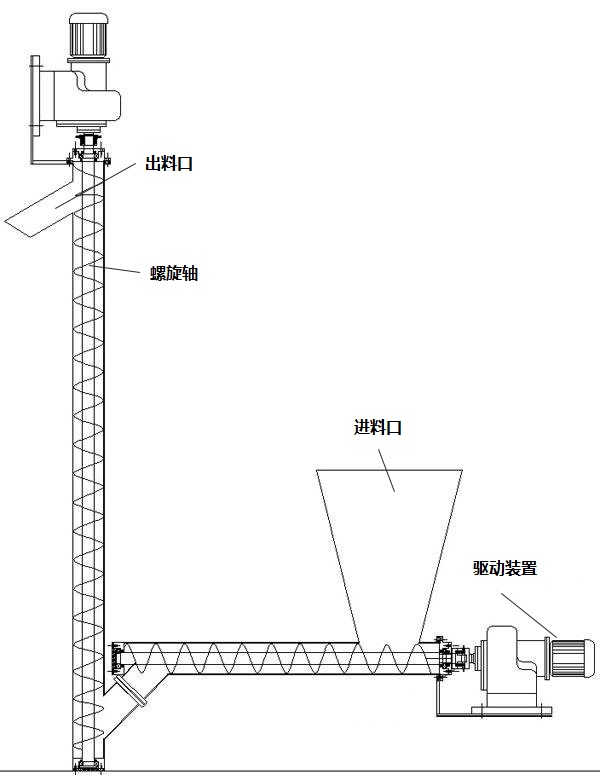

立式螺旋輸送機結構圖

立式螺旋輸送機由水平進料螺旋和垂直喂料螺旋組成。

立式螺旋輸送機的進料方式為強製性進料，一般情況下，水平進料螺旋和垂直輸送螺旋做成一個整體。水平進料螺旋的直徑與垂直進料螺旋的直徑相同，但水平進料螺旋的轉速低於垂直進料螺旋的轉速。

立式螺旋輸送機工作原理

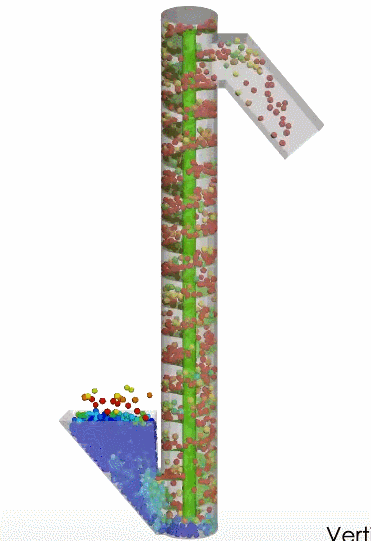

物料隨螺旋高速旋轉，被輸送的物料從水平部分的進料口加入，通過旋轉的水平進料螺旋送入輸送機和垂直部分，然後將物料向上推至出料口出料口由垂直螺旋，物料隨螺杆高速旋轉，被輸送的物料從水平部分的進料口加入，通過旋轉的水平進料螺旋進入輸送機。和垂直部分，然後用垂直螺旋將物料推到出料口排出。

當螺杆轉速較高時，物料受到的離心力大於物料與螺杆表麵的摩擦力，物料向螺杆外緣運動，對料槽壁產生壓力，同時產生摩擦力。當摩擦力大於物料與螺杆表麵的摩擦力時，物料將隨螺旋麵滑動並沿螺旋上升相反方向的軌跡，即物料將被垂直部分的螺旋向上推，從而達到垂直向上輸送的目的，否則它隻是旋轉而不能上升，此時的速度稱為臨界速度，隻有當輸送機的速度大於臨界速度時，物料才能向上輸送。

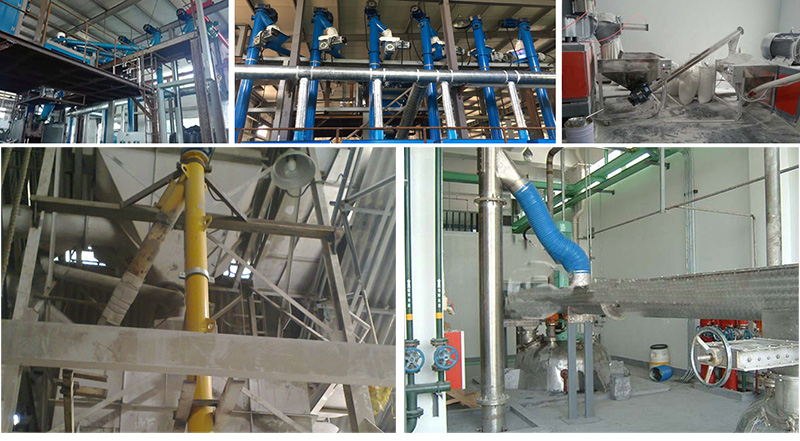

以上是對立式螺旋輸送機結構圖及工作原理的介紹，立式螺旋輸送機用於將粉狀或顆粒狀物料從低處輸送到高處，無需使用內部軸承即可將散狀物料提升至8米，在食品、飼料、糧食、麵粉加工等行業有著廣泛的應用。
