常見的幾種鬥式提升機

TD/D型鬥式提升機

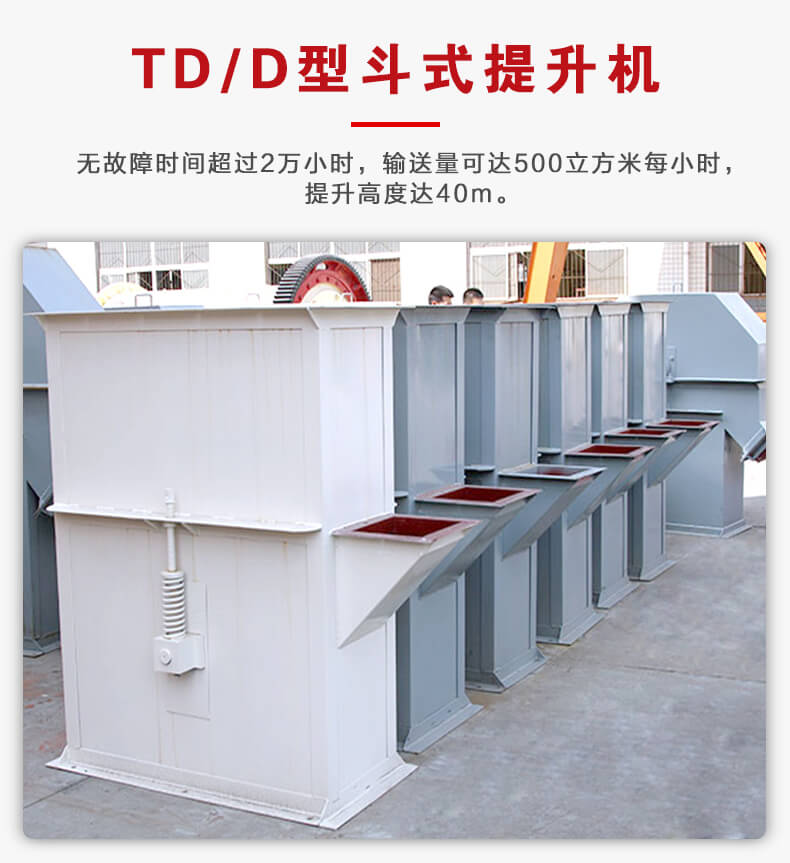

TD型鬥式提升機由運行部分料鬥與牽引膠帶、帶有傳動滾筒的 上部區段，帶有拉緊滾筒的下部區段，中間機殼,驅動裝置,逆止製動裝置等組成。無故障時間超過2萬小時，輸送量可達500m³/h，提升高度達40m。

應用行業：TD型鬥式提升機適用於向上輸送鬆散密度p <1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料 ,如煤、砂、焦末、水泥、碎礦石等。

z型鬥式提升機

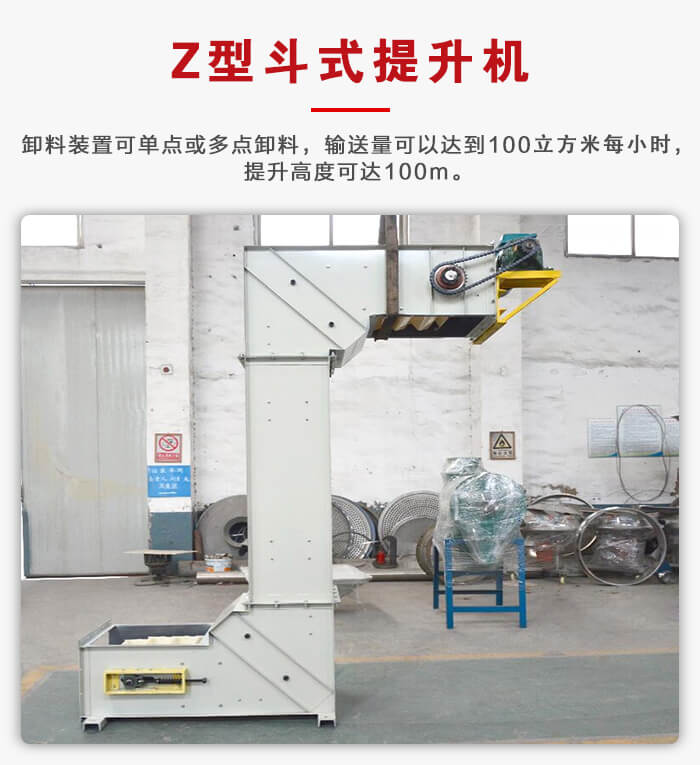

z型鬥式提升機外形類似於“z”型，也叫做轉鬥式提升機，可以單點或多點加料，通過卸料裝置完成單點或多點卸料，輸送量可以達到100㎡/h，提升高度可達100m。

應用行業：適用於水平——垂直——水平輸送粉狀、顆粒狀及小塊狀物料，廣泛應用於花生食品業、寵物食品業，膨化食品業，飼料行業，糖果行業，幹鮮果品業，保健食品業，糧食精加工處理業，化工醫藥業等。

NE板鏈鬥式提升機

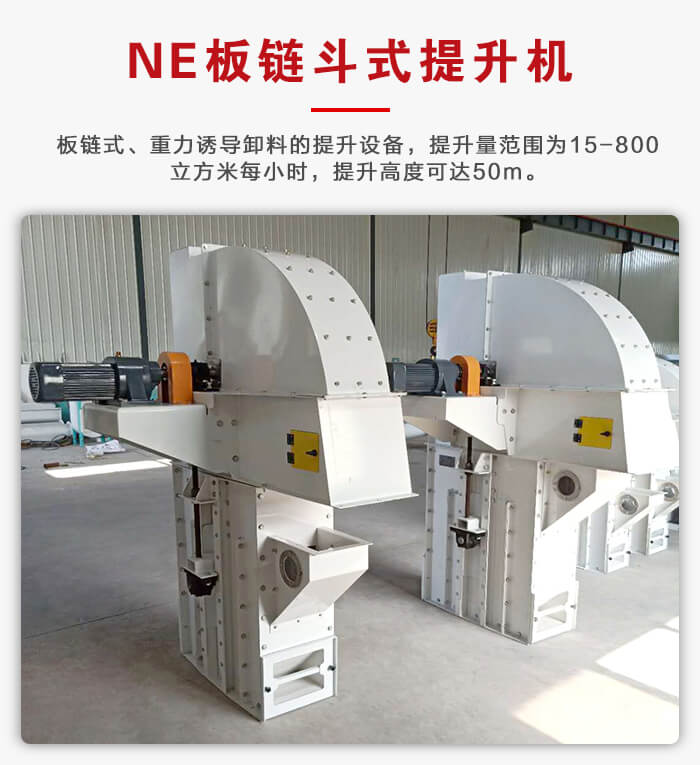

NE板鏈鬥式提升機為板鏈式、重力誘導卸料的提升設備，該係列提升機具有NE15 ~ NE800多種規格。提升量範圍為15 ~ 800m³ /h，提升高度可達50m。

應用行業：適用於垂直輸送粉狀、顆粒狀、小塊狀磨琢性或無磨琢性物料,如生料、水泥、煤、石灰石、幹粘土、熟料等。

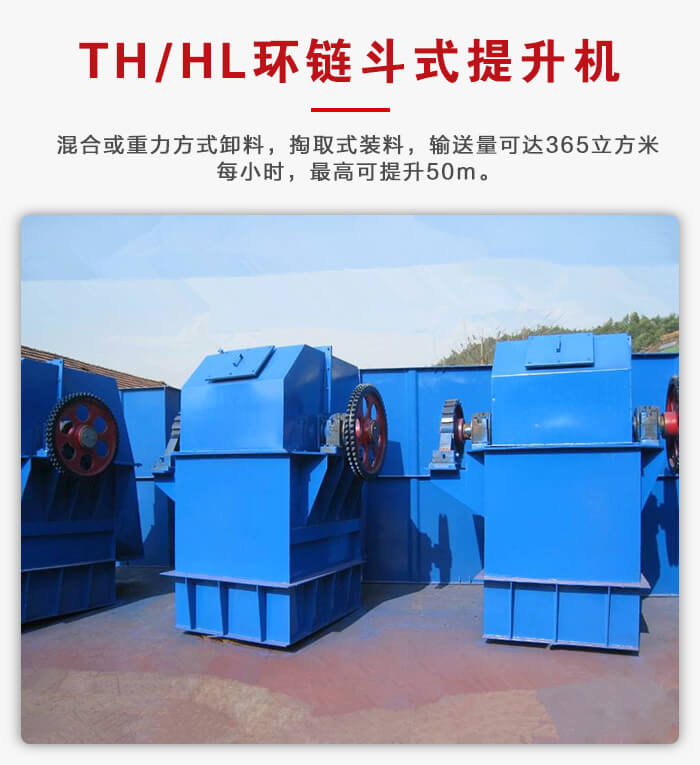

TH/HL 環鏈鬥式提升機

TH/HL環鏈鬥式提升機牽引機構是兩根環形鏈條，為混合或重力方式卸料，掏取式裝料，輸送量可達365m³/h，最高可提升50m。

應用行業：適用於垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料,如糧食、煤、水泥、碎礦石等，物料溫度不超過250°C。

鬥式提升機結構功能介紹

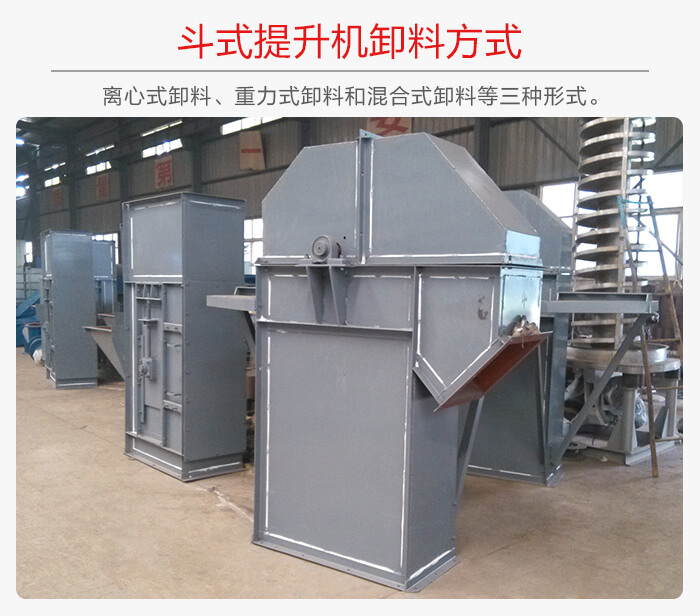

鬥式提升機卸料方式

分為：離心式卸料、重力式卸料和混合式卸料等三種形式。

離心式卸料的鬥速較快，適用於輸送粉狀、粒狀、小塊狀等磨琢性小的物料；重力式卸料的鬥速較慢，適用於輸送塊狀的，比重較大的，磨琢性大的物料，如石灰石、熟料等。

皮帶輸送機的塑料帶具有耐油、酸、堿等特點，但是並不能很強的適應氣候的變化，易打滑和老化。

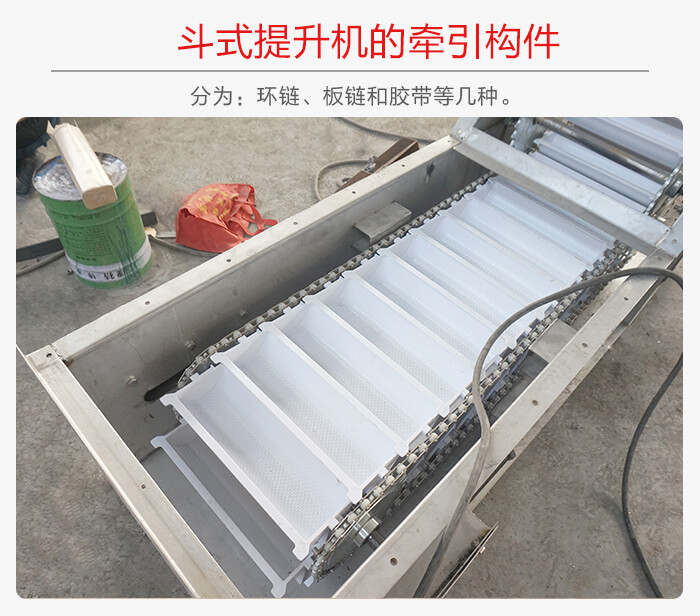

2，鬥式提升機的牽引構件

分為：環鏈、板鏈和膠帶等幾種。

環鏈的結構和製造比較簡單，與料鬥的連接也很牢固，輸送磨琢性大的物料時，鏈條的磨損較小，但其自重較大。板鏈結構比較牢固，自重較輕，適用於提升量大的提升機，但鉸接接頭易被磨損，膠帶的結構比較簡單，但不適宜輸送磨琢性大的物料，普通膠帶物料溫度不超過60°C，夾鋼繩膠帶允許物料溫度達80°C，耐熱膠帶允許物料溫度達120°C，環鏈、板鏈輸送物料的溫度可達250°C。

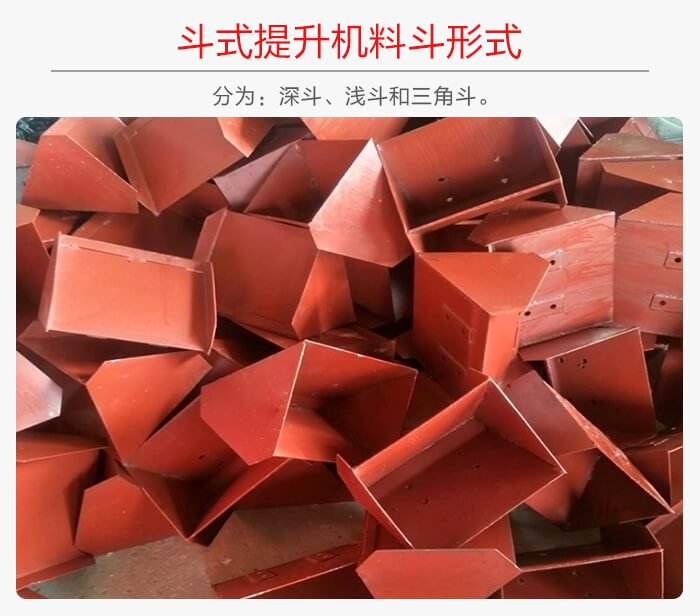

3，鬥式提升機料鬥形式

分為：深鬥、淺鬥和三角鬥。

深鬥的鬥中與料鬥後壁夾角大，每個料鬥可裝載較多的物料，但較難卸空，適用於運送幹燥的鬆散物料

淺鬥的鬥中與料鬥後壁的夾角小，每個料鬥的裝載量小，但容易卸空，適於運送潮濕的和粘性的物料。深和淺鬥在鬥式提升及沿牽引構件長度方向間隔一定距離地固定在牽引構件上。

三角形料鬥：深鬥是具有導向側邊的三角形料鬥，這種料鬥在提升機中采用一個接一個的密集布置，當繞過上鏈輪卸料時，前一個料鬥的兩導向側邊和前壁形成後一個料鬥的卸載導槽，這種料鬥適於輸送較重的、半磨琢性的、磨琢性大的塊狀物料。

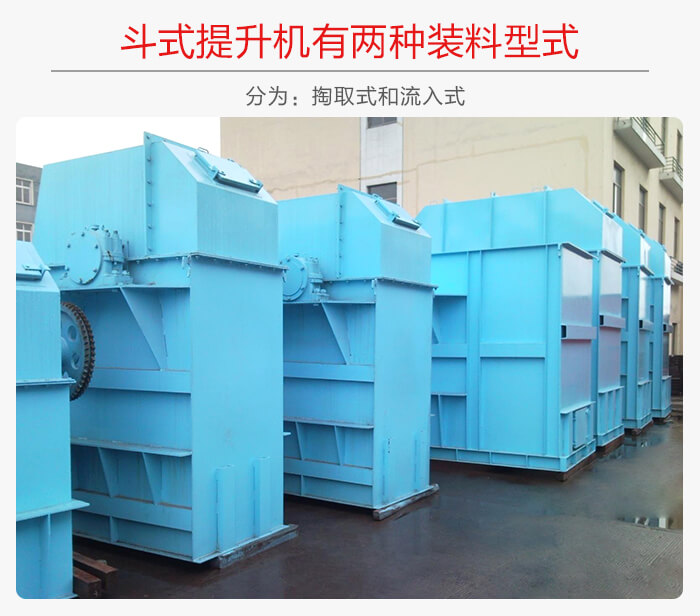

4，鬥式提升機有兩種裝料型式

分為：掏取式和流入式

掏取式：是由料鬥在尾部機殼的物料中掏取裝料。對於粉末狀、粒狀、塊狀的無磨琢性或半磨琢性的散狀物料，由於掏取時不產生很大的阻力，料鬥可以在較高的運動速度，一般為0.8~2m/s，所以它通常和離心式卸料配合應用。

流入式：物料直接由進料口流入料鬥內裝料。對於塊度較大和磨琢性大的物料；由於挖取阻力很大，故采用裝入法，料鬥運動速度不能太高，通常不超過1m/s。
