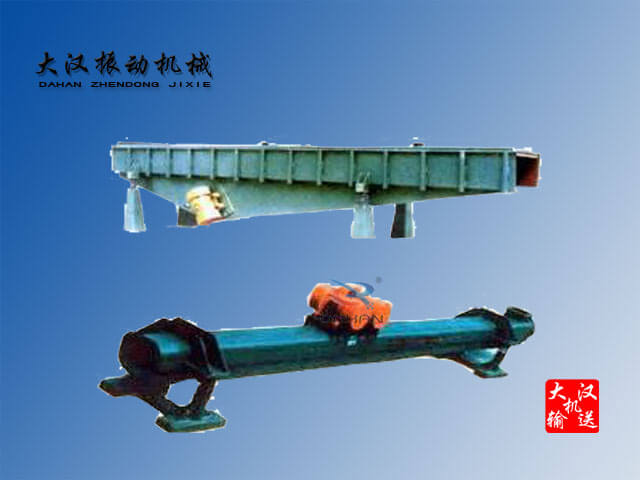

簡介:SCG型長距離振動輸送機料槽使用橡膠彈簧或鋼簧支承,依靠固定在料槽上的兩台振動電機的自同步運轉,使料槽產生直線振動。
適用物料:粉狀、粒狀、塊狀及其混合物等物料
應用領域:機械製造、煤炭、煙草、糧食、醫藥等行業
全國統一銷售熱線:

SCG型長距離高溫物料振動輸送機廣泛應用於礦山、冶金、建材、煤炭、化工、糧食、醫藥等行業且溫度在300℃ 以下的各種粉狀、粒狀、塊狀及其混合物等物料的輸送。它是一種通用性很強且結構先進的高溫物料振動輸送設備。例如:水泥行業的原料、中間半成品及成品的輸送,化工行業固體原料、半成品的輸送,采掘行業礦石、精礦與尾礦的輸送等等。它是一種通用性很強且結構先進的振動輸送設備。
SCG係列長距離振動輸送機采用兩台振動電機作為激振動源,運用自同步原理,兩台振動電機反向轉動,使輸送機底部平衡架產生往複振動,經過主振簧與導向板簧的作用,帶動上部輸送槽振動,從而達到輸送物料的目的。SCG型長距離振動輸送機有敞開式、封閉式兩種,料槽橫截麵可以做成圓形、矩形和梯形等多種型式。料槽的進料和出料也可根據需要製成一點進料、一點出料,一點進料、多點出料,多點進料、一點出料等多種型式。輸送距離較長時可用多台輸送機連接起來輸送。SCG型長距離振動輸送機料槽使用橡膠彈簧或鋼簧支承,依靠固定在料槽上的兩台振動電機的自同步運轉,使料槽產生直線振動。
1.即可全封閉輸送,消除粉塵汙染,也可敞開輸送;
2.輸送量大、隔熱效果好,不需冷卻裝置,耗電少;
3.結構簡單、調試容易、易損件品種少、維修方便;
4.啟動、停機迅速、運轉平穩,隔振性能好、燥音小;
5.安裝方便,不需專用地基及地角螺栓,便於移動位置;
6.單機輸送機距離可達20米,多機軟連接可隨需要任意延長;
7.可以多點進、卸料,適宜於水泥熟料及礦渣庫底、庫頂輸送。
SCG型長距離高溫物料振動輸送機廣泛適用於建材、治金、化工、采煤采礦、機械製造、煤炭、煙草、糧食、醫藥等行業。主要用於粉狀、粒狀、塊狀及其混合品等物料的輸送。例如:水泥行業的原料、中間半成品及成品的輸送,化工行業固體原料、半成品的輸送,采掘行業礦石、精礦與尾礦的輸送等作業上。
| 型號 | 輸送量 t/h | 物料粒徑 mm | 輸送槽尺寸 寬×高 mm |
						輸送 | 振次 min-1 | 電機功率 kw | 總重 kg |
| DZS250 | 10 | ≤50 | 250×250 | ~2.0 |
						 | 2×0.4 | 230 |
| DZS300 | 15 | 300×300 | ~3.0 | 2×0.4 | 305 | ||
| DZS400 | 20 | ≤100 | 400×300 | ~5.0 | 2×0.75 | 580 | |
| DZS500 | 25 | 500×350 | ~6.0 | 2×1.5 | 880 | ||
| DZS600 | 30 | ≤150 | 600×400 | ~8.0 | 2×2.2 | 1280 | |
| DZS700 | 35 | 700×400 | ~10 | 2×3.0 | 1850 |
|
 | L | L1 | L2 | L3 | L4 | B | B1 | H | H1 | H2 | LD | φd |
| DZS250 | 2330 | 165 | 165 | 500 | 1380 | 438 | 538 | 760 | 460 | 110 | 200 | 11 |
| DZS300 | 3380 | 190 | 190 | 780 | 1960 | 488 | 588 | 810 | 510 | 110 | 330 | 11 |
| DZS400 | 5500 | 250 | 250 | 1100 | 3500 | 600 | 720 | 850 | 510 | 120 | 350 | 13 |
| DZS500 | 6600 | 300 | 300 | 1500 | 4100 | 700 | 820 | 990 | 590 | 120 | 350 | 15 |
| DZS600 | 8700 | 350 | 350 | 1700 | 5880 | 800 | 920 | 1110 | 650 | 140 | 490 | 15 |
| DZS700 | 10800 | 400 | 400 | 2300 | 7050 | 900 | 1020 | 1150 | 650 | 140 | 490 | 17 |
注:1.輸送產量是以散體比重為1.6噸/米3,溫度小於300℃的水泥熟料測定。
2.若輸送其它物料時,可參照下列公司換算產量 Q=a*Q’Qλ/1.6 a-折減係數約為0.5∽1。粉狀物料取小值,塊裝物料取大值。 Q’-表中所示產量λ-輸送物料的比重。
1.基本要求:
(1)振動輸送機的底架與槽體必須安裝平直,建議其平直度在10米長度不大於5-8毫米,底架與槽體過大的撓曲會引起較大的安裝應力,進而會引起這些機件的早期損壞。
(2)為了達到以上要求,隔振彈簧的下表麵應該具有接近相同的標高,其允差不應大於5-8毫米。
(3)振動輸送機的導向杆的安裝角度應接近相同,剪切彈簧應與導向杆相垂直,其安裝角度對其安裝公稱位置的允差為+-1。
(4)傳動軸就與槽體中心線垂直,兩傳動連杆應互相平行,不得有過大的歪斜,安裝角度允差為+-1 ,傳動軸安裝後轉動應靈活,用手能搬動360以上。
(5)振動輸送機所有螺釘應鎖緊,一般應加彈簧墊圈,也可采用雙螺母來鎖緊。否則,螺栓很快鬆動,影響機器正常工作。
2.振動輸送機的安裝順序:
(1)測定各隔振彈簧支撐點的標高,或在附近牆壁劃上水平線。
(2)將底架墊起找平。
(3)將槽體支撐在底架上,並找平。
(4)在底架下麵安裝隔振彈簧及彈簧下座板。
(5)將導向杆與剪切橡膠彈簧焊接於或用螺釘固定於槽體和底架上。
(6)安裝傳動軸組件和電動機,焊接激振板。
(7)將機器落下,焊接給料口和排料口,安裝密封套,固定好兩端蓋板。
1.SCG係列長距離振動輸送機檢修的種類和內容;應分周檢,月檢,半年檢,年檢等幾種,具體情況如下:
(1)周檢,每周應檢查連杆彈簧壓緊螺母有無鬆動,壓縮量是否適當,皮帶有無 緊張,配重塊緊固如何,密封套有無破裂,漏灰等。
(2)月檢,檢查三角皮帶有無損壞,剪切彈簧。隔振簧有無破裂,焊接處有無有 無裂紋,傳動軸有無足夠的潤滑油。
(3)半年檢,仔細檢查各部位焊縫,打開傳軸,軸承蓋,檢查軸承的工作工作情 況與磨損情況,檢查橡膠彈簧有無老化和裂紋。
(4)年檢,每年對傳動部位進行一次檢修,並更換損壞彈簧,檢查槽體及料口磨 損情況,必要時可進行局部更換或檢修。
